Pneumatische van de slijtage-Bewijs Dubbele de Inham/de Afzet Dubbele het Saldoklep van de Schijfklep Schijvenklep

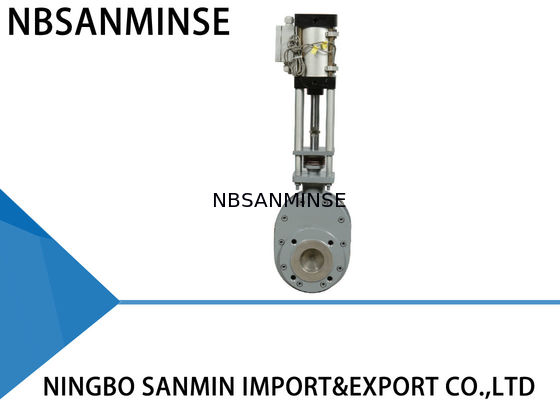

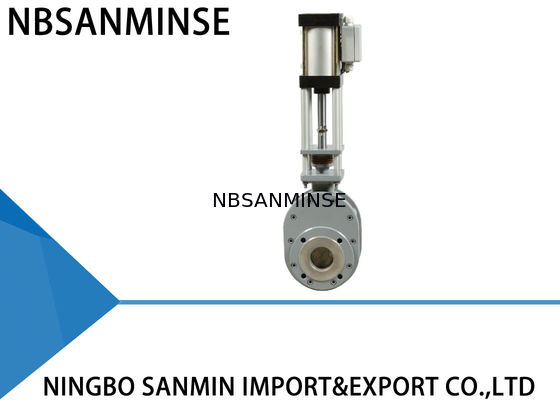

SMWZ644 (1)-10 (2)-DNB-(3) Pneumatische slijtvaste dubbele schijvenklep (inlaatklep/uitlaatklep/balansklep) Dubbele schuifafsluiter

Belangrijkste prestaties

Model WZ644-10Q dubbele schijfklep maakt gebruik van een dubbele schijfafdichting en de afdichtingsoppervlakken zijn gemaakt van slijtvaste legering of keramiek. De afdichting is 100% luchtdicht en de klep bereikt een lange levensduur, met name in toepassingen. Bijgevolg wordt de algehele systeem betrouwbaarheid drastisch verhoogd.

Bedrijfsprestaties

Wanneer lucht in de bovenste cilinderpoort wordt geïntroduceerd, duwt de zuigerstang de dubbele schijf naar beneden en wordt de klep gesloten. Wanneer lucht in de onderste cilinderpoort wordt geïntroduceerd, duwt de zuigerstang de dubbele schijf omhoog en wordt de klep geopend. De compressieveer die tussen de schijven en de afdichtring is geplaatst, drukt de schijven tegen de afdichtring en maakt ook verticale beweging van de schijven mogelijk, wat helpt om de thermische uitzetting en krimp van de onderdelen te compenseren en een luchtdichte afdichting onder alle omstandigheden te garanderen. Bij het bedienen van de klep roteert de dubbele schijf om de afdichtingsoppervlakken te polijsten. Wanneer product door de klep stroomt, wordt elk materiaal dat de binnenkamer binnendringt verwijderd door wervelstroomwerking. Daarom is de klep zelfreinigend. Extra luchtspoeling kan worden voorzien om reiniging op locatie te garanderen. Al deze kenmerken garanderen een lange levensduur van de klep en verhogen de betrouwbaarheid van uw systeem.

Toepassingen

Elke stof, poeder en korrelige producten in kolencentrales, smelterijen, ijzer- en staalfabrieken, farmaceutische en chemische industrieën.

Technische parameters

Maximale bedrijfsdruk: 1,0 MPa

Maximale testdruk: 1,5 MPa

Bedrijfstemperatuur: <200℃

Lektestdruk: 1,1 MPa

Installatie en toepassing

1. Zorg er vóór installatie voor dat de pneumatische actuator vrij is van defecten zoals breuk en deuken.

2. Zorg ervoor dat de verbindingsflens, de constructielengte, de maximale bedrijfsdruk en de nominale diameter voldoen aan de vereisten.

3. Tijdens de installatie mogen de oorspronkelijk vastgezette studs en moeren niet opnieuw worden afgesteld. Lijn het midden van de twee leidingen en de klepdiameter uit tot coaxiaal. Houd het flensoppervlak vlak. Breng gelijkmatig kracht aan om de bout aan te draaien.

4. Introduceer na installatie lucht vanuit de bovenste en onderste cilinderpoorten om te zien of de klep normaal kan worden geopend of gesloten.

5. Controleer de schakelaar (indien aanwezig) om te zien of deze betrouwbaar is bevestigd, of de parameter overeenkomt met de toegangsenergiebron en of deze correct kan werken onder volledige opening en volledige sluiting.

Probleemoplossingsmethode

Belangrijkste onderdelen en materialen

V: Kunt u gratis monsters aanbieden?

A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055

V: Wat is uw bedrijfsbereik?

A: Ons bedrijfsbereik isservice van exporteur automatisering onderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, magneetventiel,luchtventiel,gemotoriseerd ventiel, Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.

V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken

,messing, aluminium materiaalverwerking.zoals hogedrukklep / magneetventiel / elektrisch ventiel / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?

A: Ja, natuurlijk kunnen we dat maken. we zijn al jaren OEM-leverancier en professioneel om te maken. Maar u moet ons de autorisatie geven als het mogelijk is.

V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?

A: Ja, we kunnen Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser enz. leveren.

V:

Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.

V: Is de connector in het Britse of metrische systeem? Wat is het verschil tussen PT, NPT en G-schroefdraad?

A:

De G-schroefdraad is cilindrisch en sluit niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraad worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraad, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika

V: Hoe drukunits omrekenen: MPa, bar, psi, kg/cm²?

A: 1 MPa=10 bar≈145 psi≈10 kg

V: Wat veroorzaakt meestal het doorbranden van magneetventielspoelen?

A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,

omgevingheet, zware trillingen etc. V:

Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? Focuspunt
