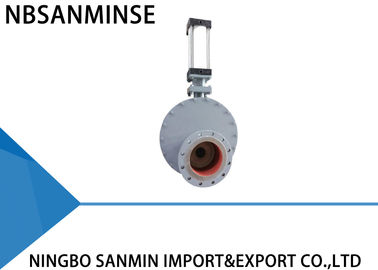

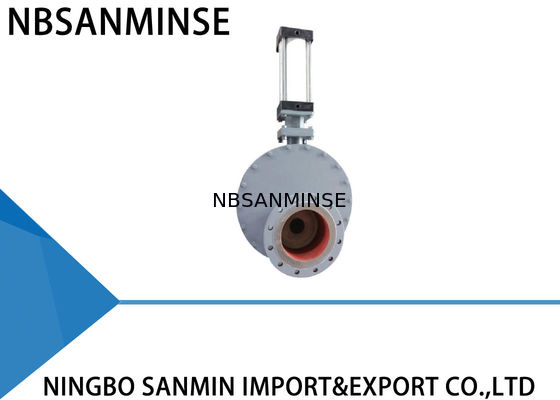

Pneumatisch Cirkel Dubbel het Gietijzerlichaam SMWZ644 - DNA van Wearproof van de Schijfklep - R

Pneumatische Rond Dubbele Schijfklep Slijtvast Gietijzeren Behuizing SMWZ644 -DNA - R

Belangrijkste Prestaties

Model WZ644-10Q dubbele schijfklep maakt gebruik van een dubbele schijfafdichting en de afdichtingsoppervlakken zijn gemaakt van slijtvaste legering of keramiek. De afdichting is 100% luchtdicht en de klep heeft een lange levensduur, met name in toepassingen. Bijgevolg wordt de algehele systeem betrouwbaarheid drastisch verhoogd.

Bedrijfsprestaties

Wanneer lucht in de bovenste cilinderpoort wordt geïntroduceerd, duwt de zuigerstang de dubbele schijf naar beneden en wordt de klep gesloten. Wanneer lucht in de onderste cilinderpoort wordt geïntroduceerd, duwt de zuigerstang de dubbele schijf omhoog en wordt de klep geopend. De compressieveer die tussen de schijven en de afdichtring is geplaatst, dwingt de schijven tegen de afdichtring, en maakt ook verticale beweging van de schijven mogelijk, wat helpt om de thermische uitzetting en krimp van de onderdelen te compenseren en een luchtdichte afdichting onder alle omstandigheden te garanderen. Bij het bedienen van de klep roteert de dubbele schijf om de afdichtingsoppervlakken te polijsten. Wanneer product door de klep stroomt, wordt elk materiaal dat de binnenkamer binnenkomt verwijderd door wervelstroomwerking. De klep is dus zelfreinigend. Extra luchtreiniging kan worden voorzien om 'clean-in-place' prestaties te garanderen. Al deze kenmerken garanderen een lange levensduur van de klep en verhogen de betrouwbaarheid van uw systeem.

Toepassingen

Elke stof, poeder en korrelige producten in kolencentrales, smelterijen, ijzer- en staalfabrieken, farmaceutische en chemische industrieën.

Technische Parameters

Maximale Bedrijfsdruk: 1.0MPa

Maximale Testdruk: 1.5MPa

Bedrijfstemperatuur: < = 200°C

Lektestdruk: 1.1MPa

Installatie en Toepassing

1. Zorg er vóór installatie voor dat de pneumatische actuator vrij is van defecten zoals breuken en deuken.

2. Zorg ervoor dat de verbindingsflens, structurele lengte, maximale bedrijfsdruk en nominale diameter voldoen aan de vereisten.

3. Tijdens de installatie is het niet toegestaan om de oorspronkelijk vastgezette studs en moeren opnieuw af te stellen. Lijn het midden van de twee leidingen en de klepdiameter uit om coaxiaal te zijn. Houd het flensoppervlak vlak. Pas gelijkmatig kracht toe om de bout aan te draaien.

4. Introduceer na installatie lucht vanuit de bovenste en onderste cilinderpoorten om te zien of de klep normaal kan worden geopend of gesloten.

5. Controleer de schakelaar (indien aanwezig) om te zien of deze betrouwbaar is bevestigd, of de parameters overeenkomen met de aangesloten voedingsbron, en of deze correct kan werken onder volledige opening en volledige sluiting.

Probleemoplossingsmethode

Installatiedimensie, overzichtstekening

Belangrijkste Onderdelen en Materialen

V: Kunt u gratis monsters aanbieden?

A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055

V: Wat is uw bedrijfsbereik?

A: Ons bedrijfsbereik isservice van exporteur automatisering onderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, magneetventiel,luchtventiel,gemotoriseerd ventiel,  Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.

V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken

,messing, aluminium materiaalverwerking.zoals hogedrukKlep / magneetventiel / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?

A: Ja, natuurlijk kunnen we dat maken. we zijn al jaren OEM-leverancier en professioneel om dat te doen. Maar u moet ons de autorisatie geven als dat mogelijk is.

V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?

A: Ja, we kunnen leveren zoals Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.

V:

Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge of extreem lage temperaturen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.

V: Is de connector in Brits of metrisch systeem? Wat is het verschil tussen PT, NPT en G-schroefdraad?

A:

De G-schroefdraad is cilindrisch en sluit niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika

V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?

A: 1MPa=10bar≈145psi≈10kg

V: Wat veroorzaakt meestal het doorbranden van magneetventielspoelen?

A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,

omgevingheet, zware trillingen etc. V:
