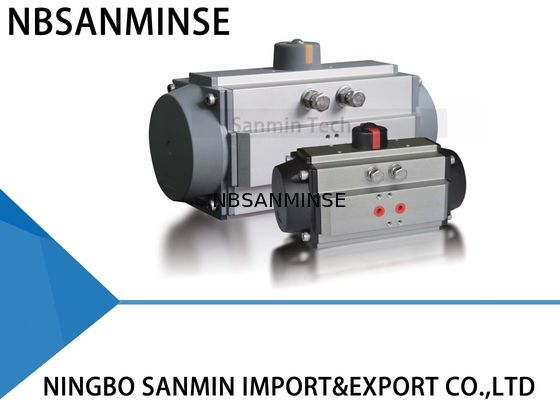

AT Torque Pneumatische Klep Actuator, Veerretour Pneumatische Actuator
Voorbeeld modelselectie:
Voorbeeld 1: ST095D F07 / 10 17P7046
Beschrijving: Actuatormodel ST095, dubbelwerkend, ISO-flens F07 & F10, 17 mm bodemplaat met standaard indicator, P-behuizing, kapkleur grijs (RAL7046), nitrilrubber afdichting.
Voorbeeld 2: ST190S12 F10 / 14 36 S5021HT
Beschrijving: Actuatormodel ST190, enkelwerkend veerretour, met 12 veren, ISO-flens F10 & F14, 36 mm bodemplaat, S-behuizing, kapkleur groen (RAL5021), fluorkoolstofrubber afdichting.
1. Voor model 32-160
(1) Kamertemperatuur
(2) Actuator slag 90°
(3) Solenoïdeklep met een opening van 4 mm en een stroomcapaciteit Qn400L/min
(4) Binnendiameter leiding 6 mm
(5) Medium schone lucht
2. Voor model 190-400
(1) Kamertemperatuur
(2) Actuator slag 90°
(3) Solenoïdeklep met een opening van 12 mm en een stroomcapaciteit Qn5100L/min
(4) Binnendiameter leiding 8 mm
(5) Medium schone lucht
Technische Gegevens
| Model type A |
ST032 |
ST050 |
ST065 |
ST075 |
St085 |
ST095 |
ST110 |
ST125 |
ST140 |
| D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
|
Diameter
(mm)
|
32 |
50 |
65 |
75 |
85 |
95 |
110 |
125 |
140 |
|
Luchtvolume
Opening (L)
|
0.03 |
0.09 |
0.19 |
0.30 |
0.44 |
0.88 |
0.83 |
1.41 |
1.76 |
|
Luchtvolume
Sluiting (L)
|
0.04 |
0.15 |
0.32 |
0.50 |
0.66 |
1.17 |
1.27 |
2.13 |
2.72 |
|
Openingstijd
(sec)
|
0.3 |
0.3 |
0.9 |
0.4 |
0.9 |
0.4 |
0.9 |
0.9 |
1.0 |
0.9 |
1.4 |
0.9 |
1.4 |
1.3 |
2.4 |
1.3 |
2.8 |
|
Sluitingstijd
(sec)
|
0.4 |
0.4 |
0.7 |
0.4 |
0.8 |
0.4 |
0.9 |
0.9 |
1.2 |
1.0 |
1.4 |
1.0 |
1.6 |
1.4 |
2.4 |
1.4 |
3.0 |
| Gewicht (Kg) hai |
0.47 |
0.59 |
1.13 |
1.25 |
1.97 |
2.21 |
2.93 |
3.29 |
3.78 |
4.26 |
5.14 |
5.86 |
6.09 |
7.17 |
10.86 |
12.54 |
13.77 |
15.93 |
| Model type A |
ST160 |
ST190 |
ST210 |
ST240 |
ST270 |
ST300 |
ST350 |
ST400 |
| D |
D |
D |
D |
D |
D |
D |
D |
|
Diameter
(mm)
|
160 |
190 |
210 |
240 |
270 |
300 |
350 |
400 |
|
Luchtvolume
Opening (L)
|
2.85 |
4.75 |
6.60 |
11.40 |
15.80 |
19.09 |
27.65 |
42.81 |
|
Luchtvolume
Sluiting (L)
|
4.08 |
7.20 |
10.29 |
15.10 |
18.80 |
28.23 |
44.10 |
62.05 |
|
Openingstijd
(sec)
|
2.0 |
4.8 |
2.2 |
2.4 |
2.9 |
3.4 |
3.2 |
3.8 |
2.0 |
4.8 |
2.2 |
2.4 |
2.9 |
3.4 |
3.2 |
3.8 |
|
Sluitingstijd
(sec)
|
2.4 |
4.9 |
2.6 |
3.0 |
3.8 |
4.1 |
3.7 |
4.0 |
2.4 |
4.9 |
2.6 |
3.0 |
3.8 |
4.1 |
3.7 |
4.0 |
| Gewicht (Kg) hai |
20.15 |
23.75 |
28.41 |
33.81 |
40.03 |
48.43 |
52.6 |
77.76 |
20.15 |
23.75 |
28.41 |
33.81 |
40.03 |
48.43 |
52.6 |
77.76 |
1: Sample bestelling & kleine hoeveelheid bestelling is acceptabel.
2: Aanpassen volgens uw speciale verzoek.
3: Verstrek gratis productinformatie.
4: Betrouwbare kwaliteit gegarandeerd en actieve after-sales service
Onze producten zijn van hoge kwaliteit met 12 maanden garantie, en ondersteunen paypal betaling.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik isservice van exporteur automatiseringsonderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, solenoïdeklep,luchtklep,gemotoriseerde klep, Messingklep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
, messing, aluminiummateriaalverwerking. zoals hogedrukklep / solenoïdeklep / elektrische klep /waterklep/ pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?A: Ja, natuurlijk, we kunnen het maken. we zijn al jaren OEM-leverancier en professioneel om het te maken. Maar u moet ons de autorisatie geven indien mogelijk.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Is er een garantie beschikbaar?
Focuspunt V: Is de connector in Brits of Metrisch systeem? Wat is het verschil tussen PT, NPT en G-schroefdraad?
A:
De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraad worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraad, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren.
G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika. V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van solenoïdeklepspoelen?
A: Onjuiste spanning en frequentie, frequent schakelen, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgeving
heet, zware trillingen etc.V: Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen?
Focuspunt Maatregelen voor omgevingen met hoge temperaturen
| Maatregelen voor extreem koude omgevingen |
Afdichtingen |
Fluorkoolstofrubber, PTFE |
| Lage-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
Hoge-temperatuur synthetisch vet (lage volatiliteit) |
| Lage-temperatuur vet (laag stolpunt, lage viscositeit) |
Luchttoevoerbehandeling |
Versterk koeling, efficiënte waterverwijdering |
| Ultra-lage dauwpunt droging (koeling + adsorptietype), warmte tracing |
Metalen Componenten |
Reserveer expansie speling |
| Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
Hoge hittebestendige spoelen, warmteafvoer, laag energieverbruik |
| Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
Houd uit de buurt van warmtebronnen, voeg warmte-isolerende platen toe |
| Vermijd blootstelling aan wind en sneeuw, wikkel met thermische isolatiematerialen |
|
|
