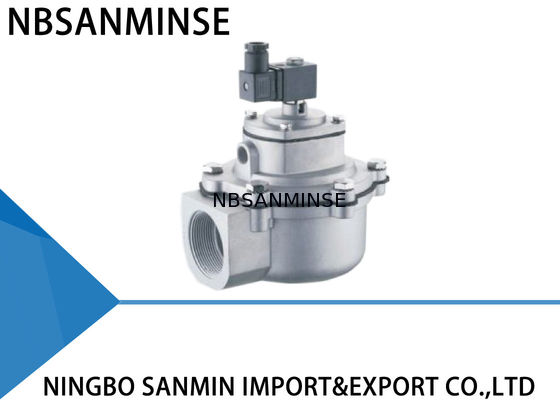

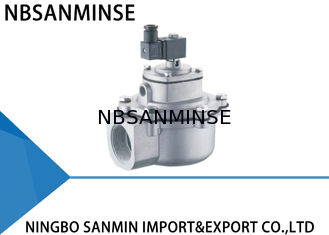

QT - Z - 50S TURBO gelijksoortig rechthoekig G2 " dubbeldiafragma elektromagnetisch pulsventiel
Technische parameter
|
Rechte hoek |
Ingebed |
Inline |
Steek |
| Ontwerpdruk |
0.3 tot en met 0,8 MPa |
0.2 tot en met 0,8 MPa |
0.3 tot en met 0,8 MPa |
0.2 tot en met 1.0 MPa |
| Werkdruk |
0.3 tot en met 0,6 MPa |
0.2 tot en met 0,6 MPa |
0.3 tot en met 0,6 MPa |
0.2 tot en met 0,6 MPa |
| Omgevingstemperatuur |
-25~60°C Op maat voor lagere of hogere temperaturen |
| Relatieve luchtvochtigheid |
≤ 85% |
| Werkend medium |
Schone lucht |
| Spanning |
AC220V/DC24V/AC110V/AC24V aangepast |
| Beschermingsklasse |
IP65 |
| Levensduur van het diafragma |
Meer dan een miljoen cycli |
| Cv/Kv |
Bel ons voor details. |
Gebruik
Elektromagnetische klep (ook wel diafragma klep genoemd) is de schakelaar voor gecomprimeerde lucht in het stofvrije blaasysteem van het polszakfilter.Gecontroleerd door de uitgangssignalen van het pulsstraalregelaar , it makes dust clean to the filter bags cell by cell to keep the resistance of the baghouse within the set range and thus guarantee the processing functions and the dust collecting efficiency of the baghouse .
Z-type elektromagnetische puls klep is een rechthoekige klep, met de 90 graden hoek tussen de inlaat en de uitlaat,De installatie van de gasdomeen en de luchtpijp in de baghouse zorgt voor een goede luchtstroom en stofvrije pulsen die voldoen aan de vereisten..
Werkingsbeginsel
De elektromagnetische pulsdiafragma klep bestaat uit twee gascellen... en als de perslucht is aangesloten, komt die via de opening in de achterzak.de druk in de achterste gascel duwt het diafragma tegen de uitlaat van het klep en de elektromagnetische klep blijft in de .
De elektrische signalen van het impulssysteem bewegen de armature van de elektromagnetische klep.De luchtvlucht van de achterste gascel gaat open en de achterste gascel verliest snel druk., dus het diafragma beweegt zich terug en de compressielucht blaast door de klepuitgang.
Wanneer de elektromagnetische puls klep terugkeert naar zijn oorspronkelijke positie.
De luchtvlucht van de achterste gascel sluit en de druk in de achterste gascel stijgt, waardoor het diafragma weer dicht komt.
Materiële constructie
Karosserie: ADC12 gietgegooid
Bevestiging: 430 FR roestvrij staal
Diafragma: nitril of viton
Veer: 321 roestvrij staal
Verbindingsmiddelen: 302 roestvrij staal
Membranen van goede kwaliteit moeten worden geselecteerd en gebruikt voor alle kleppen, waarbij elk onderdeel in elke fabricageprocedure wordt gecontroleerd en in de montage wordt gebracht in overeenstemming met alle procedures.Elke afgewerkte klep wordt getest met elektrisch blazen..
Waarom ons kiezen?
1: Verschillende stijl voor elk product en volledig serie pneumatische producten.
2Grote voorraad voor snelle verzending.
3: Voorbeeld bestelling en kleine hoeveelheid bestelling is aanvaardbaar.
4Aanpassen op uw speciale wensen.
5Geef gratis productinformatie.
6: Betrouwbare kwaliteitsborging en actieve dienst na verkoop
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
