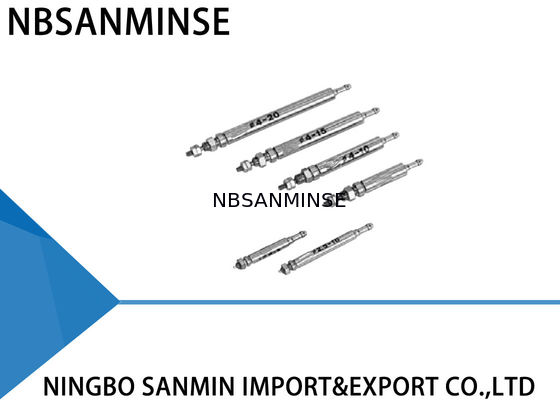

CJ1 Luchtcilinder Enkelwerkende veerretour Niet vereist (niet-gesmeerde) Pin-pneumatische cilinder
Componenten
| Beschrijving |
Materiaal |
Opmerking |
| Staafafdekking |
Messing |
Stroomloos vernikkeld |
| Cilinder buis |
Messing |
Stroomloos vernikkeld |
| Zuigerstang |
Roestvrij staal |
|
| Lente |
Roestvrij staaldraad |
|
| Zuigerafdichting |
NBR |
|
| Montagemoer |
Messing |
Zwart zinkchromaat |
| Stangeindmoer |
Staal |
Zink gechromateerd |
Specificaties
| Actie |
Enkelwerkend, Spring Return |
| Vloeistof |
Lucht |
| Bewijsdruk |
1,05 MPa |
| Maximale werkdruk |
0,7 MPa |
| Minimale bedrijfsdruk |
0,3 MPa |
| Omgevings- en vloeistoftemperatuur |
- 10 tot 70 ℃ (geen bevriezing) |
| Zuiger snelheid |
50 tot 500 mm/s |
| Kussen |
Geen |
| Tolerantie slaglengte |
+0,5 mm
0 mm
|
| Montage |
Basisstijl |
| Smering |
Niet vereist (geen glijmiddel) |
Model / Boringmaat / Standaard slag
| Model |
Boringmaat (mm) |
Standaardslag (mm) |
| CJ1B2 |
2.5 |
5, 10 |
| CJ1B4 |
4 |
5, 10, 15, 20
|
Toepasselijke buizen
| Slangtype |
Materiaal |
Maat |
Modelnr. |
| O. D |
Boring maat |
| Metrische maat |
Polyurethaan |
4 mm |
2,5 mm |
TU0425 |
| Zacht nylon |
4 mm |
2,5 mm |
TS0425 |
Montage
Voorzichtigheid
1. Gebruik hem niet op een zodanige wijze dat er tijdens het intrekken een belasting op de zuigerstang kan worden uitgeoefend.
De veer die in de cilinder is ingebouwd, levert net voldoende kracht om de zuigerstang in te trekken. Als er dus een belasting wordt uitgeoefend, kan de zuigerstang niet tot het einde van de slag worden teruggetrokken.
2. Installeer hem niet door de cilinderbuis rechtstreeks vast te pakken, aangezien dit ertoe kan leiden dat de buis vervormt en niet goed functioneert.
Waarom voor ons kiezen
1: Verschillende stijlen voor elke producten en volledig serie pneumatische producten.
2: Grote voorraad voor snelle verzending.
3: Hoge kwaliteit met een concurrerende prijs.
4: Betrouwbare kwaliteit verzekerd en actieve service na verkoop
5: Sample order & kleine hoeveelheid bestelling is aanvaardbaar.
Vraag: Kunt u de gratis monsters aanbieden?
EEN: Ja, maar het hangt af van producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
Vraag: Wat is uw bedrijfsactiviteiten?
A: Onze zakelijke reikwijdte isservice van exporteur automatiseringsonderdelen met volledige container, en verkopenluchtcilinder, luchtbronbehandeling, magneetventiel,luchtklep,motoriseer klep,Messing klep, hydraulische klep, hydraulische cilinder, lucht en oliepassend, manometerenz.
Q:Whoed soorten producten die je kunt maken?
A: We kunnen vele soorten roestvrij staal maken, messing, aluminiummaterialen verwerking.zoals hoogdruk Ventiel / magneetventiel / elektrisch ventiel /waterklep/pneumatische klep/lucht cilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
Vraag: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. wij zijn al jaren OEM-leverancier en professioneel om te maken. Maar u moet ons toestemming geven als dat mogelijk is.
Vraag: Kunt u originele beroemde pneumatische en hydraulische instrumentenmerkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress + Hauser enz.
Q: Is er garantie mogelijk?
A: Ja, normaal gesproken hebben producten een jaar kwaliteitsgarantie.
Vraag: Is de connector in het Britse of metrische systeem? Wat is het verschil tussen PT-, NPT- en G-schroefdraad?
A: De G-schroefdraad is cilindrisch en dicht zichzelf niet af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch en de interne en externe schroefdraden worden steeds strakker wanneer ze worden vastgedraaid. Afdichting wordt bereikt door de vervorming van de schroefdraad, en afdichtmiddel of tape wordt meestal in combinatie gebruikt om het afdichtende effect te verbeteren
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-afgedichte verbindingen; PT-draad is een conische buis die afhankelijk is van de vervorming en afdichting van de draad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
Vraag: Hoe drukeenheden omrekenen: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Vraag: Wat veroorzaakt gewoonlijk het doorbranden van magneetventielspoelen?
A: Onjuiste spanning en Hz, veelvuldig schakelen, stuurkop komt in vloeistof, probleem met klepkern en veer,omgeving hete, zware trillingen enz.
Q: Waar moet op worden gelet voor pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omstandigheden?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omgevingen |
| Zeehonden |
Fluorrubber, PTFE |
Nitril bij lage temperatuur, siliconenrubber, polyurethaan |
| Smering |
Synthetisch vet voor hoge temperaturen (lage vluchtigheid) |
Vet voor lage temperaturen (laag vloeipunt, lage viscositeit) |
| Luchttoevoerbehandeling |
Versterk de koeling, efficiënte waterverwijdering |
Drogen met ultralaag dauwpunt (type koeling + adsorptie), verwarming |
| Metalen componenten |
Reserve-uitbreidingsruimte |
Selecteer materialen met taaiheid bij lage temperaturen en voorkom lekkage als gevolg van koude krimp |
| Controlecomponenten |
Hoge hittebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatiedozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Verwijderd houden van warmtebronnen, warmte-isolatieplaten toevoegen |
Vermijd blootstelling aan wind en sneeuw, wikkel het met thermische isolatiematerialen |
