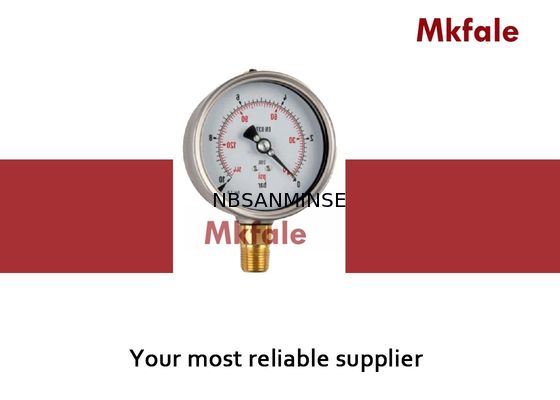

Digitale vloeistofgevulde manometer / Vloeistofgevulde oliemanometer met achter- en onderaansluiting
ÉÉN STUK ROESTVRIJSTALEN BEHUIZING MET BAJONETSLUITING
SM1SB Eén stuk aansluiting met bajonetbehuizing ontwerp
Toepassing
Een speciaal ontwerp met roestvrijstalen behuizing en koperlegering nat deel en vulbare optie voor
extreme trillingstoepassingen en niet-corrosieve omgevingsomstandigheden, met bajonetsluiting
behuizingsontwerp. Toepasbaar voor pneumatische en hydraulische systemen, compressoren, motoren, pompen,
sproeisystemen, gebouwautomatiseringssystemen en verwerkingseenheden waar trillingen
een zorg zijn.
Kenmerken
Nauwkeurigheidsklasse 1.6, klasse 1.0, brede trillingstoepassing
Roestvrijstalen behuizingsontwerp, Knock-down systeem achter- en voorflens
Gekrompen sluitbehuizingsontwerp, overdruk tot 30% van de volle schaal
Begrenzingsschroef standaard, uitstekende trillingsbestendigheid met vloeistofvulling
Ontwerpschaalbereiken tot 600 bar
Technische Specificaties
Nominale maat :
63, 100, 150 mm
Nauwkeurigheidsklasse :
Klasse 1.6, Klasse 1.0 ( Φ > 100 mm )
Ingress Protection . :
IP65 ( Weerbestendig )
Aansluitmaat :
G1/4, G1/2 of NPT
Schaalbereik :
Druk 0..1000 bar, Vacuüm -1 bar..0, Combinatie -1..24 bar
Vorm van het buiselement :
P ≤ 100 bar in C-buis, P ∼ 100 bar in helicoil
Vulling :
Droog of vloeistofgevuld
Bedrijfstemperatuur :
Omgevingstemperatuur -10 ° .. +70 ° C, Mediumtemperatuur 90 ° C Max.
Temperatuurfout :
Extra fout wanneer de temperatuur van het drukelement afwijkt van de referentietemperatuur +20 ° C (+68 ° F), is ±0,4%/10 ° C (50 ° F) stijgend of dalend
Overdruklimiet :
130% van F.S.P. ≤ 100 bar, 115% van F.S.P. ∼ 100 bar
Schaalverdeling :
Zwarte schaalverdeling op wit voor enkele schaal, Zwarte en rode schaalverdeling op wit voor dubbele schalen
Ontwerpmateriaal
Behuizing en ring :
Behuizing en ring, SS304
Meetelement :
Koperlegering
Aansluiting :
Messing
Venster :
Gehard glas (SM1SB-serie)
Vensterpakking :
Industriële rubberen afdichting
Wijzer :
Zwart geverfd aluminium
Wijzerplaat :
Aluminiumlegering
Montagecode
L:Aansluiting onderaan, W:Aansluiting onderaan met achterflens, B:Aansluiting achteraan (midden-achter, boven-achter)
F:Aansluiting achteraan met voorflens, Z:Aansluiting achteraan met beugel
Waarom ons kiezen
1: Diverse stijlen voor elk product en volledige serie industriële instrumenten.
2: Grote voorraad voor snelle verzending.
3: Monsterbestelling en kleine hoeveelheid bestelling zijn acceptabel.
4: Maatwerk volgens uw speciale verzoek.
5: Verstrek gratis productinformatie.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van het product, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik isservice van exporteur van automatiseringsonderdelen met volle container, en verkoop vanluchtcilinders, luchtbronbehandeling, solenoïdekleppen,luchtventielen,gemotoriseerde kleppen, messingkleppen, hydraulische kleppen, hydraulische cilinders, lucht- en koppelingen, drukmeter enz.
V: Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken,messing, aluminium
materiaalverwerking.zoals hogedruk kleppen / solenoïdekleppen / elektrische kleppen /waterkleppen/pneumatische kleppen/ luchtcilinders/hydraulische kleppen/hydraulische accumulatorenproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?A: Ja, natuurlijk kunnen we dat maken. We zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?A: Ja, we kunnen leveren zoals Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V: Is er garantie beschikbaar?
A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in het Britse of metrische systeem? Wat is het verschil tussen PT, NPT en G-schroefdraad?
A:
Fluororubber, PTFE G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika.
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1 MPa=10 bar ≈ 145 psi ≈ 10 kg
V: Wat veroorzaakt meestal het doorbranden van de spoelen van solenoïdekleppen? A: Onjuiste spanning en frequentie, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgeving
heet, zware trillingen etc.
V: Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen?
Focuspunt
Maatregelen voor omgevingen met hoge temperaturenMaatregelen voor extreem koude omgevingen Afdichtingen
Fluororubber, PTFE Lage-temperatuur nitril, siliconenrubber, polyurethaan
| Smering |
Synthetisch vet voor hoge temperaturen (lage volatiliteit) |
Vet voor lage temperaturen (laag stolpunt, lage viscositeit) |
| Behandeling van de luchttoevoer |
Koeling versterken, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
| Metalen componenten |
Ruimte voor uitzetting reserveren |
Materialen met taaiheid bij lage temperaturen selecteren, lekkage voorkomen door koude krimp |
| Regelcomponenten |
Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag stroomverbruik |
Isolatiekasten installeren, lokale verwarming, koude condensatie voorkomen |
| Installatie |
Verwijderd houden van warmtebronnen, isolatieplaten toevoegen |
Blootstelling aan wind en sneeuw vermijden, omwikkelen met thermisch isolatiemateriaal |
|
|
|
|
|
|
