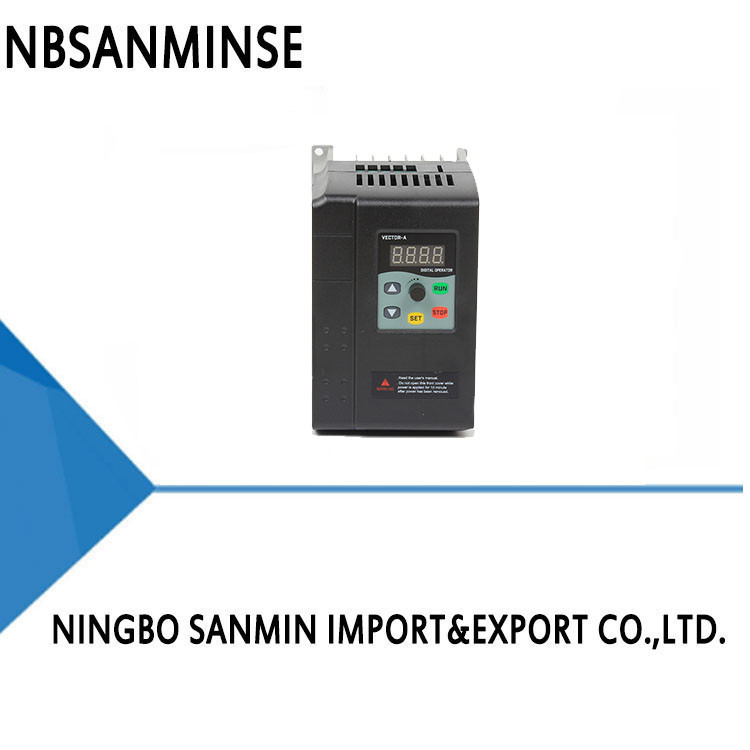

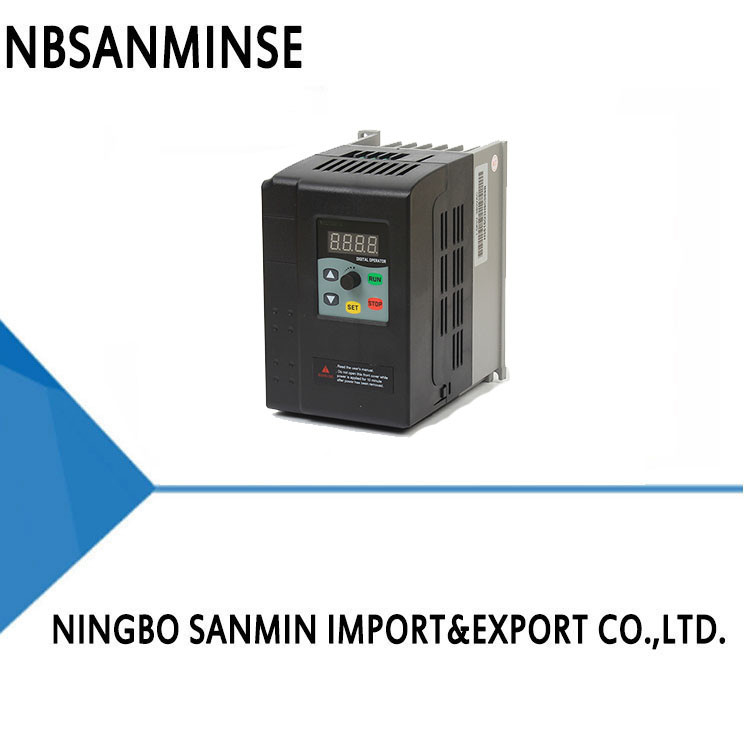

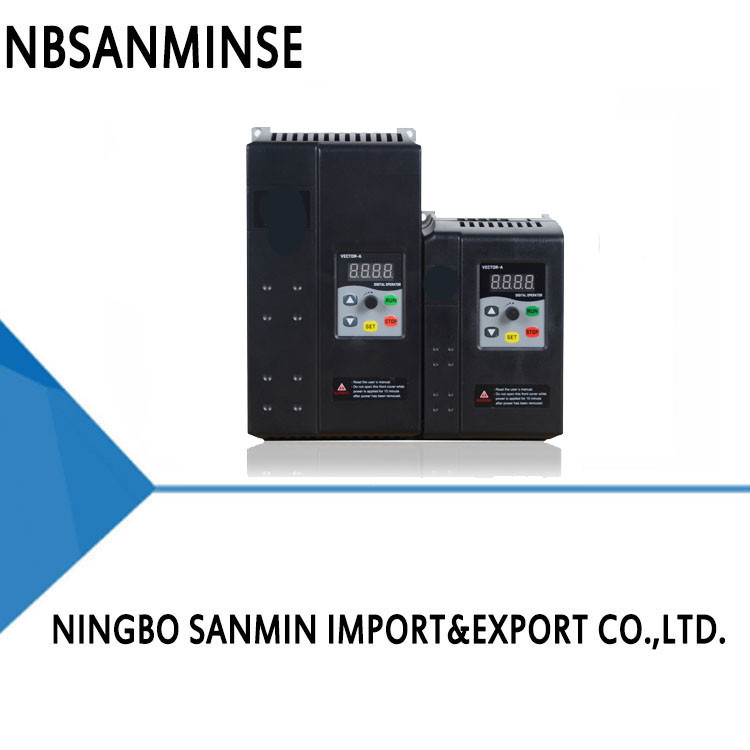

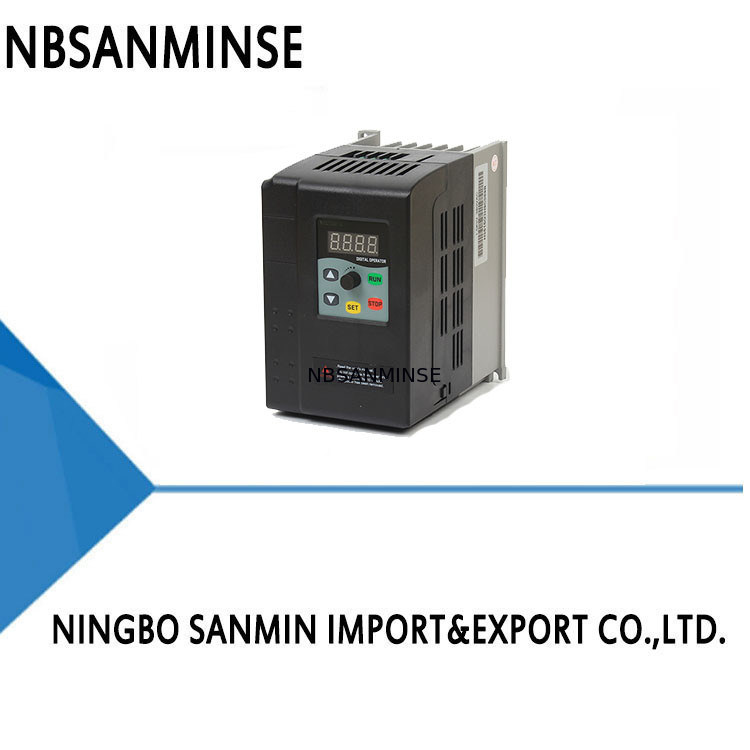

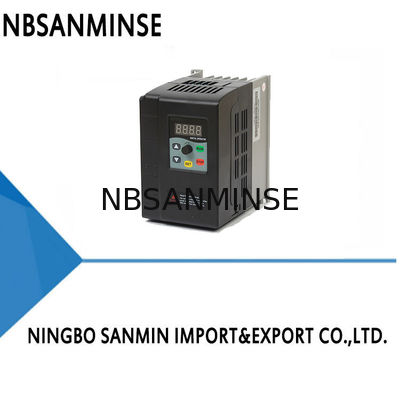

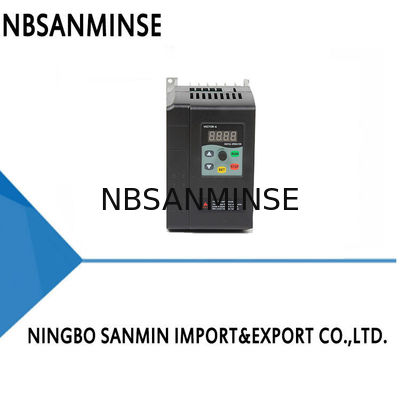

Universale frequentieomzetters van de serie Fl360 Compacte omzetter
Contact Persoon : Ina Chen
Telefoonnummer : 0086-15168536055
WhatsApp : +8615168536055
| Min. bestelaantal : | 1 | Verpakking Details : | Exportpakket |
|---|---|---|---|
| Levertijd : | 5-30days | Betalingscondities : | L/C, T/T |
| Levering vermogen : | 1000000 |
| Place of Origin: | China | Merknaam: | MKFALE |
|---|---|---|---|
| Certificering: | CE | Model Number: | FL350 |
|
Gedetailleerde informatie |
|||
| Machtsadapter: | 0.4 kW - 7.5 MW | Inlaatspanning: | 220V-240V/380V-440V |
|---|---|---|---|
| Frequentiebereik: | 50Hz-60Hz | Uitgangsstroom: | 2.1A-16.1A |
| Uitgangsspanning: | 0-240V/0-440V | Werktemperatuur: | -20-+50C |
| Beschermingsniveau: | IP54 | ||
| Markeren: | Input Ac220v universele compacte omvormer,Input Ac380v universele compacte omvormer,Universele compacte omvormer 0 |
||
Productomschrijving
|
Producten Model |
Kracht Adapter |
Invoer Spanning |
Uitgangsstroom |
Installatie Afstand |
Over het algemeen Afmetingen |
Verpakking Afmetingen |
Netto Gewicht |
Bruto gewicht |
| W*H | L*W*T | L*W*T | ||||||
| FL350 | 0.4 kW |
220-240V 50 tot 60 Hz
Eenfasige 220-240V 50 Hz-60 Hz |
2.1A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.0 kg | 1.2 kg |
| FL350 | 0.75 kW | 4A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.1 kg | 1.3 kg | |
| FL350 | 1.5 kW | 7A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.1 kg | 1.3 kg | |
| FL350 | 2.2 kW | 9.5A | 91*145MM | 154*100x145 mm | 173*135*172MM | 1.1 kg | 1.3 kg | |
| FL350 | 3 kW | 11A | 91*145MM | 154*100x145 mm | 173*135*172MM | 1.15kg | 1.35kg | |
| FL350 | 0.75 kW |
380 V tot en met 440 V 50 tot 60 Hz
Driefase 220-240V 50 Hz-60 Hz |
2.5A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.1 kg | 1.3 kg |
| FL350 | 1.5 kW | 4.1A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.1 kg | 1.3 kg | |
| FL350 | 2.2 kW | 5.8A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.15kg | 1.35kg | |
| FL350 | 3 kW | 7.9A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.2 kg | 1.4 kg | |
| FL350 | 4 kW | 9.4A | 112*207MM | 218*215*174MM | 216*175*232MM | 2.3 kg | 2.55kg | |
| FL350 | 5.5 kW | 12.6A | 112*207MM | 218*215*174MM | 216*175*232MM | 2.35kg | 2.6 kg | |
| FL350 | 7.5 kW | 16.1A | 112*207MM | 218*215*174MM | 216*175*232MM | 2.35kg | 2.6 kg |
InstallatieInstallatiebedrading
product特点
Productkenmerken
●Compacte structuur Concise kenmerken
● Uitstekende prestaties Stabiele kwaliteit
●Vaststelling van de uitgangsspanning AVR functie
●Invoer van breedspanning
● Ondersteuning van toetsenbord export
●Dubbele analoge invoer
●Een ingebouwd EMC-filter
●PID-controller ingebouwd
●Inbouw van koper
端子功能说明
Beschrijving van de terminalfunctie
|
Terminalnaam |
Gebruik van de terminal |
Inrichting en beschrijving |
| R |
Invertervoeding: Het 380V-model is aangesloten op R,S en T Het 220V-model is aangesloten op R,S of R,T |
Als overstromingsbescherming moet een luchtschakelaar aan de voorkant van de inlaatvoeding van de omvormer worden gebruikt.Selecteer apparatuur met een gevoeligheid van meer dan 200 mA en een werktijd van meer dan 100 ms. |
| S | ||
| T | ||

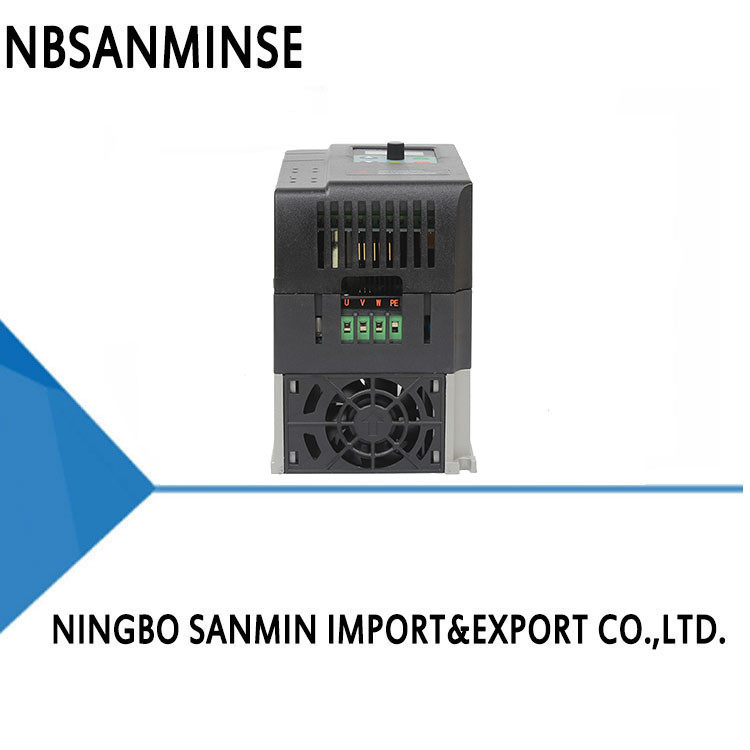

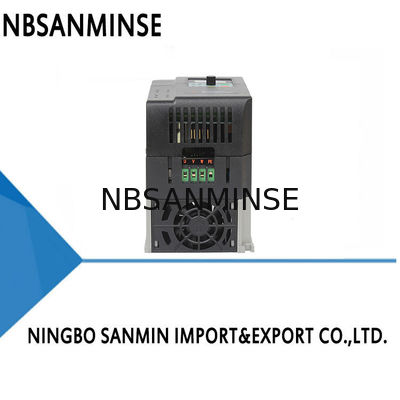

| U, V, W |
Inverter-uitgang, aangesloten op de motor |
Om de lekstroom te verminderen, mag de motorverbindingsleiding niet groter zijn dan 50 meter |
| PE |
aan de grond leggen |
De omvormer moet goed geaard zijn |
| COM |
Gemeenschappelijke signaalterminal |
Nul potentieel van digitale en analoge signalen |
| S1 |
Digitale invoer S1 |
Door de parameter F9 instelling, de fabriek standaard is vooruit |
| S2 |
Digitale invoer S2 |
Via parameter F10 is de fabrieksinstelling omgekeerd. |
| S3 |
Digitale invoer S3 |
Door de parameter F12 instelling, de fabriek standaard is multi-snelheid eerste |
| S4 |
Digitale invoer S4 |
Via parameter F13 is de fabrieksinstelling multi-speed second. |
| S5 |
Digitale invoer S5 |
Via parameter F14 is de fabrieksinstelling multi-speed derde. |
| GND |
Gemeenschappelijke signaalterminal |
Nulpotentieel van analoog signaal |
| AVI |
0-10V signaalinput |
0-10V, ingangsimpedantie: > 50kΩ |
| 10V |
Frequentie-instelling potentiometer stroomvoorziening |
10V, maksimum10mA +10V, maximum 10mA |
| ACI |
4-20mA analoge input |
Invoerimpedantie 4-20mA: 100 Ω |
| AO |
Analoog uitgangssignaal |
Ingesteld volgens de parameters F24 en F25 |
| RA |
Relais-uitgang |
Instelling met parameter F14 Contactcapaciteit: AC 250V/3A DC 24V/2A |
| RB | ||
| RC |
