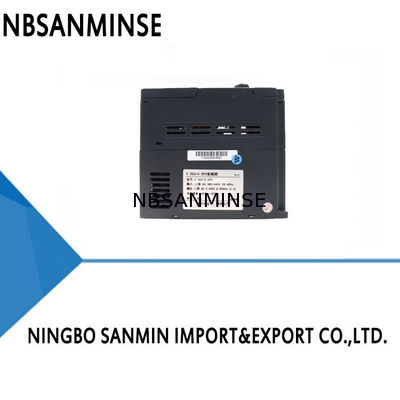

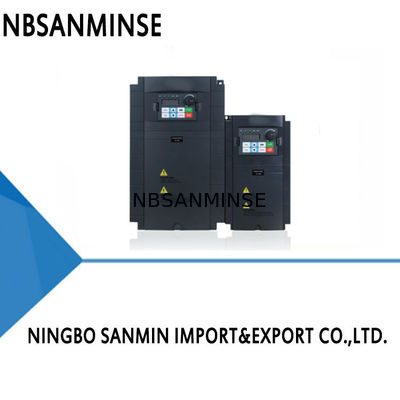

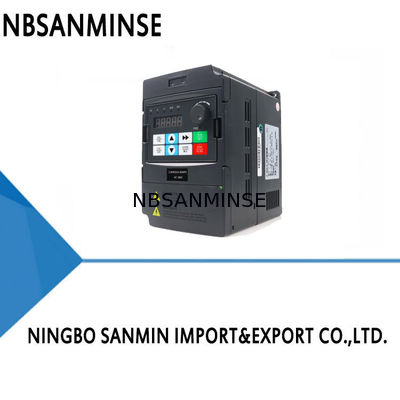

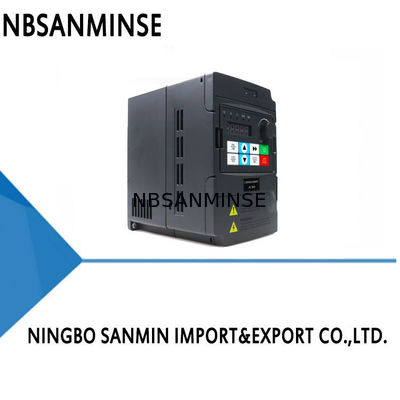

FL350 Series Universal Compact Inverter Input Ac220v Ac380v 0,4kw-7,5kw
Contact Persoon : Ina Chen
Telefoonnummer : 0086-15168536055
WhatsApp : +8615168536055
| Min. bestelaantal : | 1 | Verpakking Details : | Exportpakket |
|---|---|---|---|
| Levertijd : | 5-30days | Betalingscondities : | L/C, T/T |
| Levering vermogen : | 1000000 |
| Plaats van herkomst: | China | Merknaam: | MKFALE |
|---|---|---|---|
| Certificering: | CE | Model Number: | FL710 |
|
Gedetailleerde informatie |
|||
| Inlaatspanning: | 220V-240V/380V-440V | Machtsadapter: | 0.75 kW - 160 MW |
|---|---|---|---|
| Uitgangsstroom: | 2.1A-304A | Frequentiebereik: | 0 Hz - 3000 Hz |
| Uitgangsspanning: | 0-240V/0-440V | Werktemperatuur: | -20-+50C |
| Beschermingsniveau: | IP54 | ||
| Markeren: | High Performance Vector Inverter,FL710 reeks vectoromvormer |
||
Productomschrijving
Inlaatspanning AC220V 0,75 kW-5,5 kW
Inlaatspanning AC380V 0,75 kW-450 kW
De omvormer van de FL710-serie is een algemeen gebruikte hoogwaardige stroomvectoromvormer, die voornamelijk wordt gebruikt om de snelheid van een driefasige wisselstroomasynchrone motor te regelen en aan te passen.Deze serie gebruikt vectorcontrole technologie met hoge prestaties., lage snelheid en hoog koppel, met goede dynamische eigenschappen, superoverdraagbaarheid, uitgebreide gebruikersprogrammeerbare functie en achtergrondbewakingssoftware, communicatiebusfunctie,een verscheidenheid aan PG CARDS ondersteunen, de combinatie van functies rijk en sterk, stabiele prestaties.
Productkenmerken
●Bovenste prestaties op lage frequentie
Algorithme voor het beheersen van de huidige vector, met een hoog startkoppel en een stabiel uitgangskoppel bij lage snelheden
●Invoer van breedspanning
Brede spanningsinvoer, goede reactie op het gebruik van spanningsinstabiliteit
●Groot gebruik
Het integreert rijke industriële toepassingssoftwarefuncties om de realisatie van verschillende controlevereisten ter plaatse te vergemakkelijken
●Inbouwreminstallatie
Compact mechanismeontwerp, ingebouwde remunit (standaardconfiguratie onder 18,5 kW)
● RS485-communicatie
De hele serie producten is geconfigureerd met de standaard RS485 seriecommunicatie-interface en hanteert het standaard Modbus-communicatieprotocol
● Volledige bescherming
Uitgebreide beschermingsfunctie, gemakkelijk om te gaan met allerlei soorten belastingmutatie en abnormale gebruiksomgeving
●Hoge beveiliging
De hele serie producten nemen hoge JCame retardant materialen en hoge betrouwbaarheid hoofdcircuit verbinding om de veiligheid van het product gebruik te waarborgen
Productinformatie
|
Producten Model |
Kracht Adapter |
Invoer Spanning |
Uitgangsstroom |
Installatie Afstand |
Over het algemeen Afmetingen |
Verpakking Afmetingen |
Nettogewicht |
Bruto gewicht |
| W*H | L*W*T | L*W*T | ||||||
| FL710 | 4 kW |
220-240V 50 tot 60 Hz
Eenfasige 220-240V 50 Hz-60 Hz
380 V tot en met 440 V 50 tot 60 Hz Drie fasen 380 V tot en met 440 V 50 Hz-60 Hz |
17A | 128*228MM | 240*140*180 mm | 302*185*235MM | 2.75kg | 3.2 kg |
| FL710 | 5.5 kW | 25A | 128*228MM | 240*140*180 mm | 302*185*235MM | 2.85kg | 3.3 kg | |
| FL710 | 0.75 kW | 2.1A | 88*140 mm | 151*100*138MM | 215*142*183MM | 1.05 kg | 1.3 kg | |
| FL710 | 1.5 kW | 3.8A | 88*140 mm | 151*100*138MM | 215*142*183MM | 1.05 kg | 1.35kg | |
| FL710 | 2.2 kW | 5.1A | 88*140 mm | 151*100*138MM | 215*142*183MM | 1.05 kg | 1.35kg | |
| FL710 | 4 kW | 8.5A | 128*228MM | 240*140*180 mm | 302*185*235MM | 2.75kg | 3.15kg | |
| FL710 | 5.5 kW | 13A | 128*228MM | 240*140*180 mm | 302*185*235MM | 2.85kg | 3.25kg | |
| FL710 | 7.5 kW | 16A | 128*228MM | 240*140*180 mm | 302*185*235MM | 2.9 kg | 3.35kg | |
| FL710 | 11 kW | 24A | 128*228MM | 240*140*180 mm | 302*185*235MM | 3.3 kg | 3.45kg | |
| FL710 | 15 kW | 32A | 187*305 mm | 323*205*205MM | 395*285*300 mm | 5.6 kg | 6.5 kg | |
| FL710 | 18.5 kW | 36A | 187*305 mm | 323*205*205MM | 395*285*300 mm | 5.75kg | 6.65kg | |
| FL710 | 22 kW | 44A | 187*305 mm | 323*205*205MM | 395*285*300 mm | 5.85kg | 6.75kg | |
| FL710 | 30 kW | 58A | 235*443MM | 465*285*225MM | 560*385*335MM | 16.1 kg | 17.6 kg | |
| FL710 | 37 kW | 70A | 235*443MM | 465*285*225MM | 560*385*335MM | 16.3 kg | 17.8kg | |
| FL710 | 45 kW | 90A | 235*482MM | 510*320*256MM | 605*425*355MM | 22.75kg | 24.6 kg | |
| FL710 | 55 kW | 110A | 235*482MM | 510*320*256MM | 605*425*355MM | 23.05 kg | 24.9 kg | |
| FL710 | 75 kW | 152A | 240 x 626 mm | 650*380*275MM | 765*480*321MM | 37 kg | 40.1 kg | |
| FL710 | 90 kW | 172A | 240*626MM | 650*380*275MM | 765*480*321MM | 37.75kg | 41.5 kg | |
| FL710 | 110 kW | 205A | 240*626MM | 650*380*275MM | 765*480*321MM | 38.5 kg | 42.25kg | |
| FL710 | 132 kW | 253A | 320*730 mm | 750*495*325MM | 850*595*395MM | 59.5 kg | 69.5 kg | |
| FL710 | 160 kW | 304A | 320*730 mm | 750*495*325MM | 850*595*395MM | 61.5 kg | 71.3 kg |
Installatiebedrading
Beschrijving van de terminalfunctie
|
Terminal Naam |
Terminal Gebruik |
Inrichting en beschrijving |
|
R |
Invertervoeding: Het 380V-model is aangesloten op R,S en T. Het 220V-model is aangesloten op R,S of R,T. |
Als overstromingsbeschermingsinrichting aan de voorkant van de inlaatvoeding van de omvormer wordt een luchtschakelaar gebruikt.om een storing van de lekknop te voorkomen, selecteert u apparatuur met een gevoeligheid van meer dan 200 mA en een werktijd van meer dan 100 ms |
|
S |
||
|
T |
||
|
U, V, W |
Inverter-uitgang, aangesloten op de motor |
Om de lekstroom te verminderen, mag de motorverbindingsleiding niet groter zijn dan 50 meter" |
|
PE |
aan de grond leggen |
De omvormer moet goed geaard zijn |
|
X1 |
De verbinding tussen X1/X2/X3/X- 4/X5/X6/X7 en COM is effectief en de andere functies worden respectievelijk ingesteld volgens de parameters F4.00~F4.06.en kan ook worden geprogrammeerd als een high-speed pulse-invoerpoort, zoals weergegeven in F4.06 functiebeschrijving |
Invoer, 0-24v niveau signaal, effectief laag niveau, 5mA |
|
X2 |
||
|
X3 |
||
|
X4 |
||
|
X5 |
||
|
X6 |
||
|
X7 |
||
|
AI1 |
Analoog stroom- of spanningsinvoer ontvangen |
Invoerspanningsbereik: 0-10v Invoerstroombereik: 0-20ma |
|
AI2 |
Alleen huidige analoge invoer ontvangen |
Inlaatspanningsbereik: 0-10v |
|
AO1 |
Analoog signaal 1 |
Uitgang, gelijkstroomspanning 0-10v |
|
AO2 |
Analoog uitgangssignaal 2 |
Uitgang, gelijkstroomspanning 0-10v |
|
24V |
24 V is de gemeenschappelijke voedingsbron van de digitale signaalinvoerterminal" |
Maximale uitgangsstroom 200 mA |
|
10V |
10 V is de gemeenschappelijke voedingsbron voor de analoge ingangs- en uitgangsterminals |
Maximale uitgangsstroom 20 mA |
|
COM |
Gemeenschappelijke signaalterminal |
Interne isolatie met GND |
|
GND |
Gemeenschappelijke signaalterminal |
Intern geïsoleerd met COM |
|
AVI |
0-10V signaalinput |
0-10V signaalinput |
|
TA |
Programmeerbaar, gedefinieerd als multifunctionele relais-uitgangsterminal, tot 99 soorten, zie F5.02 Inleiding tot de terminalfunctie |
TA-TB: normaal gesloten, TA-TC: normaal open Contactcapaciteit: AC 250V/3A DC 24V/2A |
|
TBC |
||
|
TC |
Toepassing in de industrie
FL710 serie machine met zijn uitstekende prestaties en krachtige functie wordt veel gebruikt in het ontwerp van apparatuur snelheid regulering en automatisering vereisten, zoals textiel, papiervervaardiging, tekenen,machinewerktuigen, verpakkingsindustrie, voedingsmiddelen, ventilator, waterpomp en andere industrieën.
