TL5228 Drukregelaar voor de maritieme drukschakelaar
Contact Persoon : Ina Chen
Telefoonnummer : 0086-15168536055
WhatsApp : +8615168536055
| Plaats van herkomst: | China | Merknaam: | NBSANMINSE |
|---|---|---|---|
| Certificering: | CE | Modelnummer: | TL1102 |
|
Gedetailleerde informatie |
|||
| Werkviscositeit: | < 1×10-3m2/s | Herhaalbaarheidsfout: | ≤ 1% |
|---|---|---|---|
Productomschrijving
Overzicht

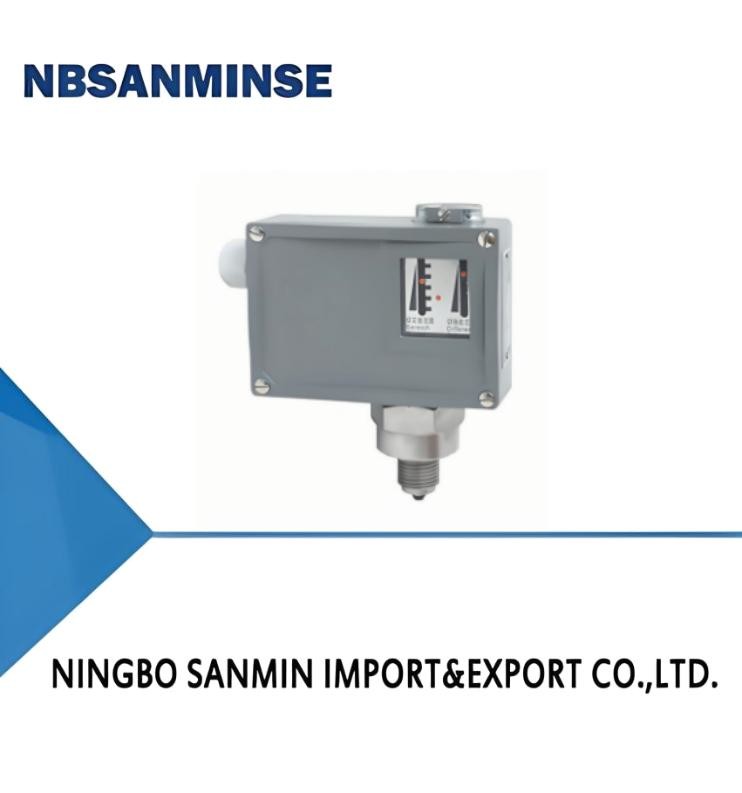

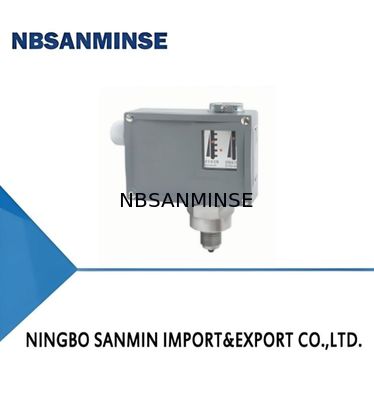

De TL1102 drukschakelaar (anti-corrosieve drukmedium) /drukregelaar heeft een blaassensor, die kan worden gebruikt voor corrosieve gassen en vloeibare media.
De instellingswaarde van TL1102 drukschakelaar (anti-corrosieve drukmedium) /drukregelaar is instelbaar, met een instelbereik van -0,1 tot 6,3 MPa. Het temperatuurbereik voor gebruik is breed.
Hoofdtechnische prestaties
| Algemeen | Explosiebestendige vorm | |
|---|---|---|
| Werkviscositeit | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Schakelelement | micro-schakelaar | Verzegelde schakelaar |
| Explosiebestendige graad | - | Exde II CT4T6 Certificaatnummer: GYB24.1453X |
| Beschermingsgraden van de behuizing | IP65 ((Conform met DIN40050 en gelijkwaardig aan IP65 in GB4208) | IP54 ((Conform met DIN40050 en gelijkwaardig aan IP54 in GB4208) |
| Omgevingstemperatuur | -40°C ∼50°C | -20°C ∼50°C |
| Gemiddelde temperatuur | 0 ∼ 120°C | 0°95°C |
| Installatiepositie | - | Verticaal naar beneden gericht drukinterface |
| Antivibratieprestaties | TL1102:40m/s2;TL1103:20m/s2 | Maximum: 20 m/s2 |
| Herhalingsfout | ≤ 1% | ≤ 1% |
| Contactcapaciteit | AC 220V 6A ((weerstand) | DC 250V 0,25A ((weerstand) 60Wmax AC 250V 5A ((weerstand) 1250VAmax |
specificaties
TL1102 schakelfout is niet instelbaar
| Instelling van het bereik van de waardeaanpassing (MPa) |
Schakelverschil niet groter dan (MPa) | **Toegestane druk 1 (MPa) | Schakelfrequentie/minute | Materialen van druksensoren | Buitenste draad van de interface | Gewicht (kg) | Nommer van de tekening van de contourdimensie | Bestelcatalogusnummer | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoesjes | met een breedte van niet meer dan 15 mm | Algemeen | Explosiebestendige vorm | Algemeen | Explosiebestendige vorm | ||||||
| -0,1 ¢0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| -0,1 ¢0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| -0,1 ¢0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| -0,1 ¢0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0 ¢ 0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0 ¢ 0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 0.01 ¢ 0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02'0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 0.03 ̊0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03 ¢ 1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.05 ¢1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.05 ¢2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.3 ¢ 6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102 wisselverschil verstelbaar
| Instelling van het bereik van de waardeaanpassing (MPa) |
Schakelverschil niet groter dan (MPa) | **Toegestane druk 1 (MPa) | Schakelfrequentie/minute | Materialen van druksensoren | Buitenste draad van de interface | Gewicht (kg) | Nommer van de tekening van de contourdimensie | Bestelcatalogusnummer | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoesjes | met een breedte van niet meer dan 15 mm | Algemeen | Explosiebestendige vorm | Algemeen | Explosiebestendige vorm | ||||||
| -0,1 ¢0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| -0,1 ¢0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| -0,1 ¢0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| -0,1 ¢0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0 ¢ 0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0 ¢ 0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 0.01 ¢ 0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02'0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 0.03 ̊0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03 ¢ 1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.05 ¢1.6 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.05 ¢2.5 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.3 ¢ 6.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
TL1103 schakelfout is niet aanpasbaar (kleine schakelfout, geen explosiebestendige vorm)
| Instelling van het bereik van de waardeaanpassing (MPa) |
Schakelverschil niet groter dan (MPa) | **Toegestane druk 1 (MPa) | Schakelfrequentie/minute | Materialen van druksensoren | Buitenste draad van de interface | Gewicht (kg) | Nommer van de tekening van de contourdimensie | Bestelcatalogusnummer | |
|---|---|---|---|---|---|---|---|---|---|
| Hoesjes | met een breedte van niet meer dan 15 mm | ||||||||
| -0,1 ¢0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| -0,1 ¢0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| -0,1 ¢0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| -0,1 ¢0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0 ¢ 0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0 ¢ 0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 0.01 ¢ 0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 0.02'0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 0.03 ̊0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 0.03 ¢ 1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 0.05 ¢1.6 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 0.05 ¢2.5 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 0.3 ¢ 6.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | van roestvrij staal ((316L) | G1/2 | 0.9 | 03 | TL1103.10-192106 |
