1, Overzicht

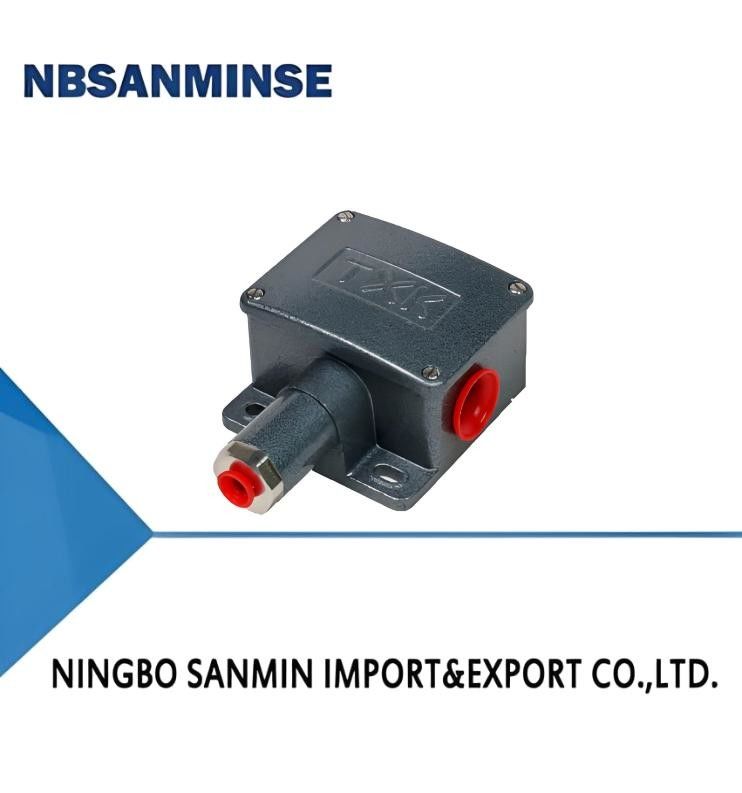

TXK-drukschakelaar is een betrouwbaar installatieinstrument ter plaatse.met een uitstekende seismische en overdrukbestendigheid, evenals een kleine terugslag en een breed meetbereik.Het bereik is -0..1MPa~27.5MPa.
2, Technische prestaties
|
Werkviscositeit
|
1x10-3m2/s
|
|
Schakelelement
|
micro-schakelaar
|
|
Bevoegdheidscategorieën van de behuizing
|
IP65
|
|
Omgevingstemperatuur
|
-20°C-60°C
|
|
Gemiddelde temperatuur
|
0°C-80°C
|
|
Antivibratieprestaties
|
40 m/s²
|
|
Herhalingsfout
|
1% of00,5%
|
|
Contactcapaciteit
|
Max. 220 V wisselstroom, ≤ 5 A
|
3, Specificaties
|
Aanpassingsbereik van de drukwaarde
|
Schakelverschil niet groter dan
|
**Toegestane druk (Mpa)
|
Externe afmetingen
|
Schakelfrequentie/minute
|
Membraanmateriaal
|
Interne draad van het interface
|
|
-100 ~ 0 KPa
|
3 KPa
|
1.3
|
03
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
-100~100KPa
|
3 KPa
|
1.3
|
02
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0 tot en met 100 KPa
|
3 KPa
|
1.3
|
03
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
5 tot en met 170 KPa
|
2 KPa
|
1.3
|
02
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
5~210KPa
|
5 KPa
|
1.3
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
10 tot en met 350 KPa
|
4 KPa
|
1.3
|
02
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
20 tot en met 700 KPa
|
15 KPa
|
1.5
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0.15 tot en met 1,2 MPa
|
00,02 MPa
|
3
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0.25 tot en met 2,5 MPa
|
00,04 MPa
|
5
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0.37~3.7MPa
|
00,08 MPa
|
6
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0.7~7MPa
|
0.12MPa
|
10
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
1.2 tot en met 12 MPa
|
0.15 MPa
|
17.5
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
3.5 tot en met 27.5 MPa
|
1MPa
|
34
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
4, Selectie tabel
|
TXK -□ □-□-□-□
1 2 3 4 5
|
|
1. Productvorm
|
|
01
|
Conventie
|
02
|
dubbelcontact
|
03
|
EEx d
|
|
04
|
Laagere differentialdruk
|
05
|
Bovenste en onderste differentialdruk
|
06
|
Hoge hydrostatische druk
|
|
07
|
de oven
|
|
|
|
|
|
2Schelp.
|
|
NN
|
Regelmatige stijl
|
RN
|
Dual contact model
|
LC
|
Gewoon explosiebestendige model
|
|
B.
|
Explosiebestendige modellen met klein uitzichtvenster
|
AL
|
Schalen van ovens
|
|
|
|
3. Diafragma type
|
|
01
|
poly
|
02
|
roestvrij staal
|
03
|
rubber
|
|
4. Verbindingsdraad (indien nodig aanpasbaar)
|
|
01
|
NPT1/4 binnen
|
|
|
|
|
|
5Bereik.
|
Zie de vergelijkingstabel van het bereik
|
|
Voorbeeld van selectie: TXK-01NN-02-01-001
TXK-drukregelaar, productvorm: regelmatig, shell: regelmatig, diafragmavorm: roestvrij staal, aansluitdraad: NPT1/4 intern, bereik: 3,5-27,5 MPa.
|
Bereikvergelijkingstabel
|
Code
|
Bereik
|
Notities
|
Code
|
Bereik
|
Notities
|
|
001
|
3.5-27.5MPa
|
Conventioneel druk
|
002
|
1.2-12MPa
|
Conventioneel druk
|
|
003
|
0.7-7MPa
|
Conventioneel druk
|
004
|
0.37-3.7MPa
|
Conventioneel druk
|
|
005
|
0.25-2,5 MPa
|
Conventioneel druk
|
006
|
0.15-1.2 MPa
|
Conventioneel druk
|
|
007
|
20-700 KPa
|
Conventioneel druk
|
008
|
10 tot en met 350 KPa
|
Conventioneel druk
|
|
009
|
5-210KPa
|
Conventioneel druk
|
010
|
5-170 KPa
|
Conventioneel druk
|
|
011
|
0-100KPa
|
Conventioneel druk
|
012
|
-100-0KPa
|
Conventioneel druk
|
|
013
|
-100-100KPa
|
Conventioneel druk
|
014
|
25 KPa
|
Hoge hydrostatische druk
|
|
015
|
0-60KPa
|
Laagere differentialdruk
|
016
|
20-200KPa
|
Laagere differentialdruk
|
|
017
|
50 tot 500 KPa
|
Laagere differentialdruk
|
018
|
-0,5-0,5 KPa
|
Differenciële druk van de oven
|
|
019
|
-3-3 KPa
|
Differenciële druk van de oven
|
020
|
-6-6KPa
|
Differenciële druk van de oven
|
|
021
|
-12-12KPa
|
Differenciële druk van de oven
|
|
|
|
5, Debugmethode en schakelaarbedradingsdiagram
Herstellen van de instelmoer naar een toestand van basis zwakte, verbinding van de C, NO, NC draden van de schakelaar aan het signaal licht.verbind het signaallicht met een groen licht (C is de gemeenschappelijke terminal, en wanneer C is aangesloten op NC in de fabriek, zal het groene licht oplichten), en de instelmoer op en neer instellen volgens de instelpuntindicator om deze op het gewenste instelpunt te stellen.(De druk naar beneden neemt toe en de druk naar boven neemt af).
