1, Overzicht

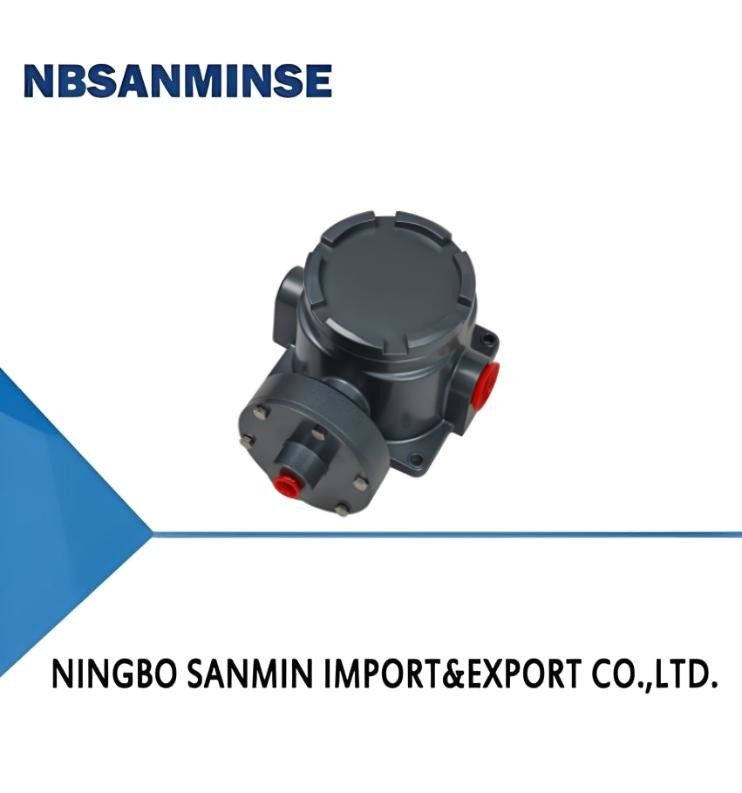

Het werkingsprincipe van de TXK-explosiebestendige drukregelaar is voornamelijk gebaseerd op de elastische vervorming van testonderdelen (zoals diafragma's),die functionele componenten (zoals micro-schakelaars) aandrijft om via deze vervorming snelle schakelaarsprongacties te producerenBij het aanbrengen van de druk van het gemeten (gecontroleerde) medium op het testelement veroorzaakt de vrije kant van het diafragma een overeenkomstige elastische verplaatsing.Deze verplaatsing zal dan de knop (push staaf) in de micro schakelaar verbonden met de pijp einde te rijden om overeenkomstige acties te producerenWanneer de druk de ingestelde regelwaarde bereikt, schakelen de schakelaarcontacten over, waardoor het circuit in het besturingssysteem wordt ontkoppeld of aangesloten.Het doel van automatische besturing en signalering wordt aldus bereikt.
Een TXK-explosiebestendige drukregelaar bestaat gewoonlijk uit een meetsysteem, een bedieningsinrichting, een aanpassingsmechanisme, een behuizing, een stopcontact enz.Het diafragma in het meetsysteem voelt drukveranderingen door zijn elastische vervorming, terwijl de micro-schakelaar in het bedieningsapparaat snel reageert op dit druksignaal en schakelingen aan/uit uitvoert.Dit ontwerp stelt de explosiebestendige drukregelaar in staat stabiel te werken in verschillende industriële omgevingen, met name in toepassingen die hoge betrouwbaarheid en veiligheid vereisen.
2, Technische prestaties
|
Werkviscositeit
|
< 1 × 10- Wat?3 m2/s
|
Gemiddelde temperatuur
|
0～80°C
|
|
Schakelelement
|
micro-schakelaar
|
Antivibratieprestaties
|
20 m/s2
|
|
Explosiebestendige stofdichtheid
|
Exdb Ⅱ CT4～T6 In GB
|
Nummer van het explosiebestendige certificaat
|
GYB24.2900X
|
|
Beschermingsgraden van de behuizing
|
IP66(In overeenstemming met DIN40050 en gelijkwaardig aan IP66 in GB4208))
|
Herhalingsfout
|
00,5% of 1%
|
|
Omgevingstemperatuur
|
-40°C~60°C
|
Contactcapaciteit
|
AC 220V 6A(Resistief)
|
3, Specificaties
|
Aanpassingsbereik van de drukwaarde
|
Schakelverschil niet groter dan
|
**Toegestane druk (Mpa)
|
Externe afmetingen
|
Schakelfrequentie/minute
|
Membraanmateriaal
|
Interne draad van het interface
|
|
-100 ~ 0 KPa
|
2 KPa
|
1.3
|
03
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
-100. 100 KPa
|
2 KPa
|
1.3
|
02
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0~ 100 KPa
|
2 KPa
|
1.3
|
03
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
5 ~ 170 KPa
|
2 KPa
|
1.3
|
02
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
5~210KPa
|
4.5KPa
|
1.3
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
10 tot en met 350 KPa
|
3 KPa
|
1.3
|
02
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
20 tot en met 700 KPa
|
12 KPa
|
5
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0.15 ~ 1.2MPa
|
00,02 MPa
|
5
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0.25 tot en met 2,5 MPa
|
00,04 MPa
|
5
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0.37~3.7MPa
|
00,08 MPa
|
6
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
0.7~7MPa
|
0. 12 MPa
|
9
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
1.2~ 12 MPa
|
0. 15 MPa
|
17.5
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
|
3.5 tot en met 27.5 MPa
|
1MPa
|
34
|
01
|
30
|
van roestvrij staal of van polyimide
|
NPT1/4
|
4, Selectie tabel
|
TXK -□ □-□-□-□
1 2 3 4 5
|
|
1. Productvorm
|
|
01
|
Conventie
|
02
|
dubbelcontact
|
03
|
EEx d
|
|
04
|
Laagere differentialdruk
|
05
|
Bovenste en onderste differentialdruk
|
06
|
Hoge hydrostatische druk
|
|
07
|
de oven
|
|
|
|
|
|
2Schelp.
|
|
NN
|
Regelmatige stijl
|
RN
|
Dual contact model
|
LC
|
Gewoon explosiebestendige model
|
|
B.
|
Explosiebestendige modellen met klein uitzichtvenster
|
AL
|
Schalen van ovens
|
|
|
|
3. Diafragma type
|
|
01
|
poly
|
02
|
roestvrij staal
|
03
|
rubber
|
|
4. Verbindingsdraad (indien nodig aanpasbaar)
|
|
01
|
NPT1/4 binnen
|
|
|
|
|
|
5Bereik.
|
Zie de vergelijkingstabel van het bereik
|
|
Voorbeeld van selectie: TXK-03LC-02-01-005
TXK explosiebestendige controller, productvorm: explosiebestendige, shell: gewone explosiebestendige vorm, diafragmavorm: roestvrij staal, aansluitdraad: NPT1/4 intern, bereik: 0,25-2,5MPa.
|
Bereikvergelijkingstabel
|
code
|
bereik
|
Notities
|
code
|
bereik
|
Notities
|
|
001
|
3.5-27.5MPa
|
Conventioneel druk
|
002
|
1.2-12MPa
|
Conventioneel druk
|
|
003
|
0.7-7MPa
|
Conventioneel druk
|
004
|
0.37-3.7MPa
|
Conventioneel druk
|
|
005
|
0.25-2,5 MPa
|
Conventioneel druk
|
006
|
0.15-1.2 MPa
|
Conventioneel druk
|
|
007
|
20-700 KPa
|
Conventioneel druk
|
008
|
10 tot en met 350 KPa
|
Conventioneel druk
|
|
009
|
5-210KPa
|
Conventioneel druk
|
010
|
5-170 KPa
|
Conventioneel druk
|
|
011
|
0-100KPa
|
Conventioneel druk
|
012
|
- Wat?100-0KPa
|
Conventioneel druk
|
|
013
|
- Wat?100-100 KPa
|
Conventioneel druk
|
014
|
25 KPa
|
Hoge hydrostatische druk
|
|
015
|
0-60KPa
|
Laagere differentialdruk
|
016
|
20-200KPa
|
Laagere differentialdruk
|
|
017
|
50 tot 500 KPa
|
Laagere differentialdruk
|
018
|
- Wat?0.5-0.5KPa
|
Differenciële druk van de oven
|
|
019
|
- Wat?3-3KPa
|
Differenciële druk van de oven
|
020
|
- Wat?6-6KPa
|
Differenciële druk van de oven
|
|
021
|
- Wat?12-12KPa
|
Differenciële druk van de oven
|
|
|
|
5, Debugmethode en schakelaarbedradingsdiagram
Herstellen van de instelmoer naar een toestand van basis zwakte, verbinding van de C, NO, NC draden van de schakelaar aan het signaal licht.verbind het signaallicht met een groen licht (C is de gemeenschappelijke terminal, en wanneer C en NO in de fabriek zijn aangesloten, gaat het groene licht aan), en stel de instelmoer op en neer volgens de instelpuntindicator om deze op het gewenste instelpunt te stellen.(De neerwaartse druk neemt toe, daalt de opwaartse druk)
6Uiterlijk en afmetingen van de installatie
01
02
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
