1, Overzicht

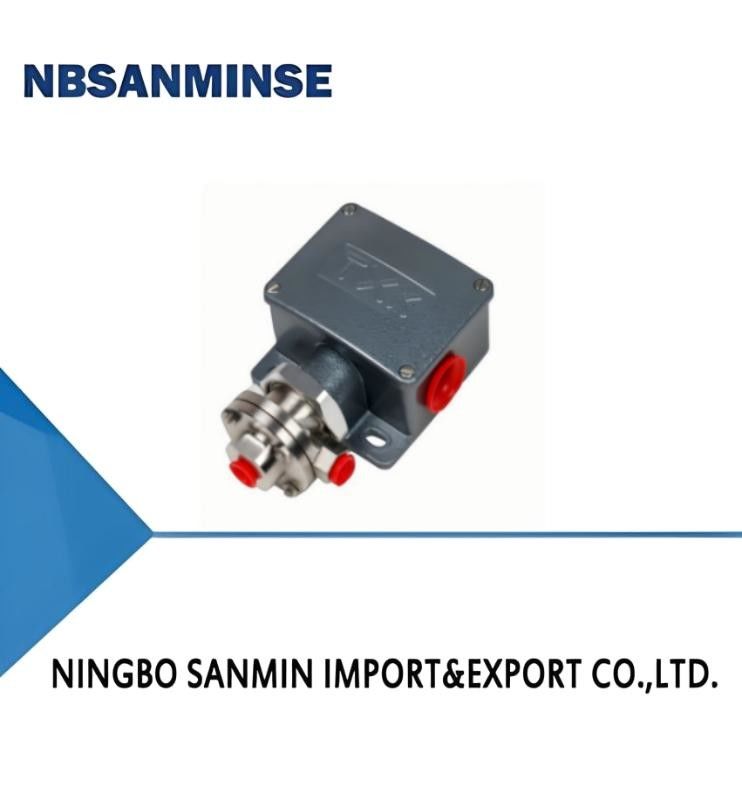

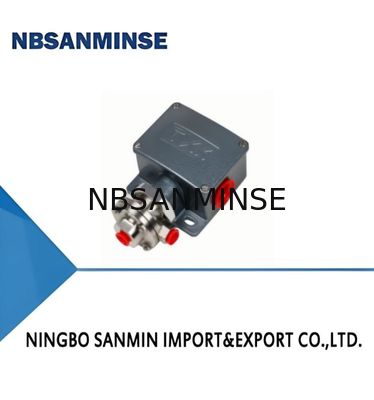

De TXK differentiële drukschakelaar maakt gebruik van een membraan-zuigercombinatie-inductie, geschikt voor lage tot hoge differentiële drukken, verschillende statische drukken, pulserende drukken of cyclische snelheden in vloeistofdynamica of procesapplicaties. Kan worden gebruikt voor lucht, gas, olie, water en niet-corrosieve media.
2, Technische prestaties
|
Werkende viscositeit
|
1x10-3m2/s
|
|
Schakelelement
|
microschakelaar
|
|
Behuizingsclassificaties
|
IP66
|
|
Omgevingstemperatuur
|
0°C-60°C
|
|
Mediumtemperatuur
|
0°C-80°C
|
|
Anti-vibratieprestaties
|
Max 40m/s²
|
|
Herhalingsfout
|
≤1%
|
|
Contactcapaciteit
|
Max 220V AC, ≤5A
|
3, Specificaties
|
Instelbereik van de drukinzetwaarde
|
Schakelverschil niet groter dan
|
**Toelaatbare druk (Mpa)
|
Externe afmetingen
|
Schakelfrequentie/minuut
|
Membraanmateriaal
|
Interne schroefdraad van de interface
|
|
0~60KPa
|
3KPa
|
3.4
|
01
|
30
|
Roestvrij staal of polyimide
|
NPT1/4
|
|
20~200KPa
|
10KPa
|
3.4
|
01
|
30
|
Roestvrij staal of polyimide
|
NPT1/4
|
|
50~500KPa
|
20KPa
|
3.4
|
01
|
30
|
Roestvrij staal of polyimide
|
NPT1/4
|
|
20~200KPa(RN)
|
30KPa
|
3.4
|
02
|
30
|
Roestvrij staal of polyimide
|
NPT1/4
|
4, Selectietabel
|
TXK -□ □- □- □- □
1 2 3 4 5
|
|
1. Productvorm
|
|
01
|
standaard
|
02
|
dubbel contact
|
03
|
EEx d
|
|
04
|
Lagere differentiële druk
|
05
|
Hogere en lagere differentiële druk
|
06
|
Hoge hydrostatische druk
|
|
07
|
oven
|
|
|
|
|
|
2. Behuizing
|
|
NN
|
Standaard model
|
RN
|
Dubbel contact model
|
LC
|
Gewoon explosiebestendig model
|
|
B
|
Explosiebestendig model met klein kijkvenster
|
AL
|
Ovenbehuizing
|
|
|
|
3. Membraantype
|
|
01
|
poly
|
02
|
roestvrij staal
|
03
|
rubber
|
|
4. Aansluitschroefdraad (aanpasbaar naar behoefte)
|
|
01
|
NPT1/4 binnen
|
|
|
|
|
|
5. Bereik
|
Raadpleeg de gedetailleerde bereikselectietabel
|
|
Selectievoorbeeld: TXK-04NN-02-01-009
TXK lagere differentiële drukschakelaar, productvorm: lagere differentiële druk, behuizing: standaard type, membraanvorm: roestvrij staal, aansluitschroefdraad: NPT1/4 intern, bereik: 5-210KPa.
|
Bereikvergelijkingstabel
|
Code
|
Bereik
|
Opmerkingen
|
Code
|
Bereik
|
Opmerkingen
|
|
001
|
3.5-27.5MPa
|
Standaard druk
|
002
|
1.2-12MPa
|
Standaard druk
|
|
003
|
0.7-7MPa
|
Standaard druk
|
004
|
0.37-3.7MPa
|
Standaard druk
|
|
005
|
0.25-2.5MPa
|
Standaard druk
|
006
|
0.15-1.2MPa
|
Standaard druk
|
|
007
|
20-700KPa
|
Standaard druk
|
008
|
10-350KPa
|
Standaard druk
|
|
009
|
5-210KPa
|
Standaard druk
|
010
|
5-170KPa
|
Standaard druk
|
|
011
|
0-100KPa
|
Standaard druk
|
012
|
≥100-0KPa
|
Standaard druk
|
|
013
|
≥100-100KPa
|
Standaard druk
|
014
|
25KPa
|
Hoge hydrostatische druk
|
|
015
|
0-60KPa
|
Lagere differentiële druk
|
016
|
20-200KPa
|
Lagere differentiële druk
|
|
017
|
50-500KPa
|
Lagere differentiële druk
|
018
|
≥0.5-0.5KPa
|
Oven differentiële druk
|
|
019
|
≥3-3KPa
|
Oven differentiële druk
|
020
|
≥6-6KPa
|
Oven differentiële druk
|
|
021
|
≥12-12KPa
|
Oven differentiële druk
|
|
|
|
5, Debugging methode en schakeldraadschema
Draai de stelschroef terug naar een staat van basiszwakte, sluit de C, NO, NC draden van de schakelaar aan op het signaallampje. Observeer de status van het signaallampje, sluit het signaallampje aan op een groen lampje (C is de gemeenschappelijke aansluiting, en wanneer C bij de fabriek is aangesloten op NC, zal het groene lampje branden), en pas de stelschroef naar boven en beneden aan volgens de instelpuntindicator om deze op het gewenste instelpunt in te stellen. (De neerwaartse druk neemt toe, de opwaartse druk neemt af)
6, Uiterlijk en installatieafmetingen
