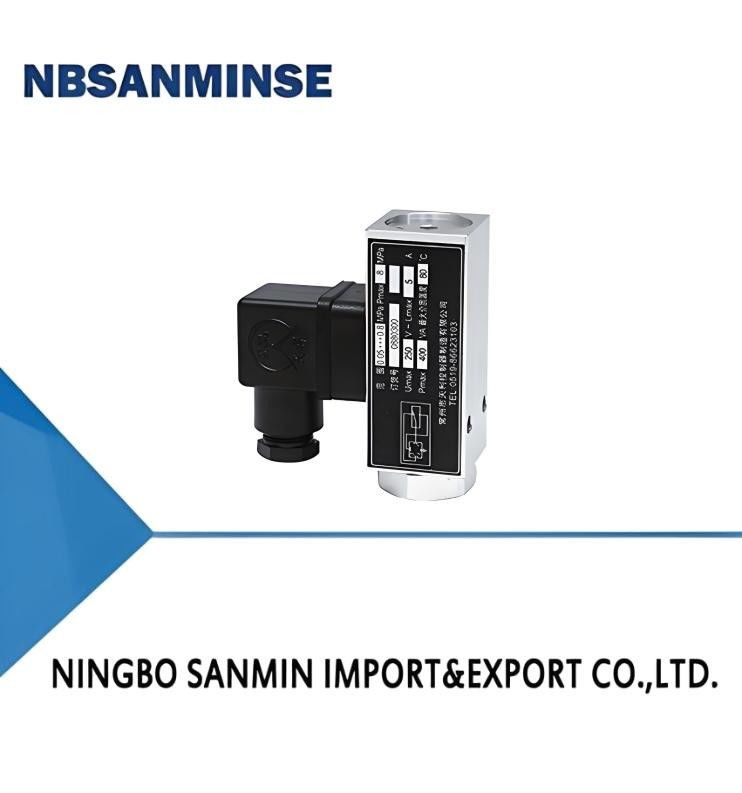

TL0022 Lichte drukregulator voor brandstofolieschakelaars

Plaats van herkomst:	China	Merknaam:	NBSANMINSE
Certificering:	CE	Modelnummer:	TL0022

Gedetailleerde informatie
Werkviscositeit:	< 1×10-3m2/s	Switching element:	microswitch
Omgevingstemp.:	-25°C ∼55°C	middelgrote Temperaturen.:	-25°C ∼80°C
Markeren:	met een vermogen van niet meer dan 50 W , drukschakelaarregulator

Productomschrijving

Overzicht
De TL0022 drukschakelaar/controller maakt gebruik van twee soorten sensoren: diafragmasensoren en lekvrije zuigersensoren.
TL0022 drukschakelaar/drukcontroller kan worden gebruikt voor neutrale gassen zoals lucht en gas, evenals vloeibare media zoals smeerolie en lichte stookolie. De ingestelde waarde van de controller kan worden aangepast binnen een bereik van -0,1 tot 1,6 MPa.
TL0022 drukschakelaar/drukcontroller lekvrije zuigersensor kan worden gebruikt voor neutrale smeermedia zoals hydraulische olie, smeerolie en lichte stookolie. De ingestelde waarde van de controller kan worden aangepast binnen een bereik van 0,5-40 MPa.
Klein ontwerp maakt een hoge schakelfrequentie van 100 keer per minuut mogelijk en heeft een bijzonder goede trillingsbestendigheid.

Belangrijkste Technische Prestaties

Werkviscositeit	<1×10^－3m²/s
Schakelingselement	microswitch
Beschermingsgraad van de behuizing	IP54 (Voldoet aan DIN40050 en is gelijk aan IP54 in GB4208)
Installatiepositie	De drukaansluiting is verticaal naar beneden (een kanteling van 15 ° is toegestaan)
Omgevingstemperatuur	－25℃～55℃
Mediumtemperatuur	－25℃～80℃
Anti-trilling Prestaties	Max 100m/s²
Herhalingsfout	≤2.5%
Contactcapaciteit	AC 220V 6A (Resistief)

Specificaties
TL0022 schakelfout is niet instelbaar

Instelbereik (MPa)	Schakelverschil niet groter dan (MPa)	**Toegestane druk ① (MPa)	Druksensormateriaal		Interfacetype ②	Interne schroefdraad van de interface	Gewicht (kg)	Schetsafbeelding nummer	Bestelcatalogusnummer
Instelbereik (MPa)	Schakelverschil niet groter dan (MPa)	**Toegestane druk ① (MPa)	Behuizing	Afdichtingsring	Interfacetype ②	Interne schroefdraad van de interface	Gewicht (kg)	Schetsafbeelding nummer	Bestelcatalogusnummer
－0.1～0	0.02	8	AL	Nitrile rubber	I	G1/4	0.2	01	TL0022.10-106265
－0.1～0	0.02	8	AL	Nitrile rubber	P	-	0.2	03	TL0022.10-106268
0.02～0.2	0.04	8	AL	Nitrile rubber	I	G1/4	0.2	01	TL0022.10-149265
0.02～0.2	0.04	8	AL	Nitrile rubber	P	-	0.2	03	TL0022.10-149268
0.05～0.8	0.13	8	AL	Nitrile rubber	I	G1/4	0.2	01	TL0022.10-165265
0.05～0.8	0.13	8	AL	Nitrile rubber	P	-	0.2	03	TL0022.10-165268
0.1～1.6	0.24	8	AL	Nitrile rubber	I	G1/4	0.2	02	TL0022.10-176265
0.1～1.6	0.24	8	AL	Nitrile rubber	P	-	0.2	03	TL0022.10-176268

TL0522 schakelfout is niet instelbaar

Instelbereik (MPa)	Schakelverschil niet groter dan (MPa)	**Toegestane druk ① (MPa)	Druksensormateriaal			Interfacetype ②	Interne schroefdraad van de interface	Gewicht (kg)	Schetsafbeelding nummer	Bestelcatalogusnummer
Instelbereik (MPa)	Schakelverschil niet groter dan (MPa)	**Toegestane druk ① (MPa)	Behuizing	Afdichtingsring	Zuiger	Interfacetype ②	Interne schroefdraad van de interface	Gewicht (kg)	Schetsafbeelding nummer	Bestelcatalogusnummer
0.5～7	2	40	AL	Nitrile rubber	staal	I	G1/4	0.2	04	TL0522.10-201066
0.5～7	2	40	AL	Nitrile rubber	staal	P	-	0.2	03	TL0522.10-201078
1～16	3.5	40	AL	Nitrile rubber	staal	I	G1/4	0.2	04	TL0522.10-212066
1～16	3.5	40	AL	Nitrile rubber	staal	P	-	0.2	03	TL0522.10-212078
2.5～25	4	40	AL	Nitrile rubber	staal	I	G1/4	0.2	05	TL0522.10-224066
2.5～25	4	40	AL	Nitrile rubber	staal	P	-	0.2	03	TL0522.10-224278
4～40	4.5	40	AL	Nitrile rubber	staal	I	G1/4	0.2	05	TL0522.10-228066
4～40	4.5	40	AL	Nitrile rubber	staal	P	-	0.2	03	TL0522.10-228078

Opmerking: In de praktijk mag zelfs een korte piekdruk deze waarde niet overschrijden.
② I-interface is interne schroefdraad P-interface is flens
