Overzicht

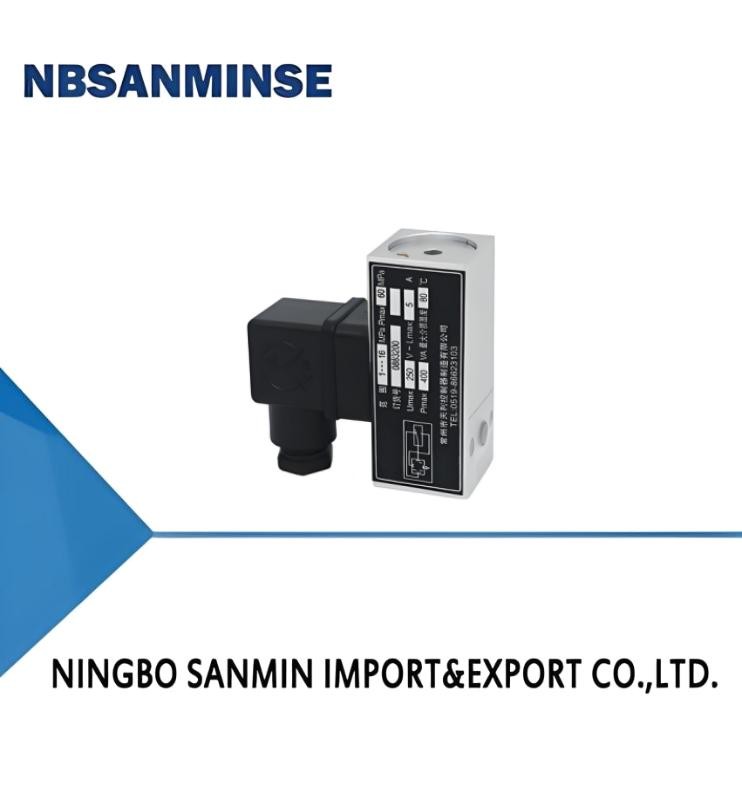

De TL0522-drukschakelaar/drukregelaar heeft twee vormen van sensoren: diafragmasensoren en lekvrije zuigersensoren.
TL0522 drukschakelaar/drukregelaar kan worden gebruikt voor neutrale gassen zoals lucht en gas, evenals vloeibare media zoals smeerolie en lichte brandstof.De ingestelde waarde van de regelaar kan worden ingesteld binnen een bereik van -0.1 tot 1,6 MPa.
TL0522 drukschakelaar/drukregelaar lekvrije zuiger sensor kan worden gebruikt voor neutrale smeermiddelen zoals hydraulische olie, smeerolie en lichte brandstof olie.De ingestelde waarde van de regelaar kan worden ingesteld binnen een bereik van 0.5-40MPa.
Het kleine ontwerp zorgt voor een hoge schakelfrequentie van 100 keer per minuut en een bijzonder goede trillingsweerstand.
Hoofdtechnische prestaties
| Werkviscositeit |
< 1 × 10-3m2/s |
| Schakelelement |
Microschakelaar |
| Beschermingsgraden van de behuizing |
IP54 ((Conform met DIN40050 en gelijkwaardig aan IP54 in GB4208) |
| Installatiepositie |
De drukinterface is verticaal naar beneden gericht (een kanteling van 15 ° mogelijk) |
| Omgevingstemperatuur |
-25°C 55°C |
| Gemiddelde temperatuur |
-25°C ∼80°C |
| Antivibratieprestaties |
Maximaal 100 m/s2 |
| Herhalingsfout |
≤ 2,5% |
| Contactcapaciteit |
AC 220V 6A ((weerstand) |
Specificaties
Schakelverschil is niet instelbaar
| Inrichtingswaarde-aanpassingsbereik (MPa) |
Schakelverschil niet groter dan (MPa) |
**Toegestane druk 1 (MPa) |
Materialen van druksensoren |
Interface type 2 |
Interne draad van het interface |
Gewicht
(kg)
|
Nommer van de tekening van de contourdimensie |
Bestelcatalogusnummer |
| Hoesjes |
Verzegelring |
Pistonen |
| 0.5 ¢7 |
2 |
40 |
AL |
van de soort gebruikt voor de vervaardiging van rubber |
staal |
Ik... |
G1/4 |
0.2 |
04 |
TL0522.10-201066 |
| 0.5 ¢7 |
2 |
40 |
AL |
van de soort gebruikt voor de vervaardiging van rubber |
staal |
P |
- |
0.2 |
03 |
TL0522.10-201078 |
| 1 ¢ 16 |
3.5 |
40 |
AL |
van de soort gebruikt voor de vervaardiging van rubber |
staal |
Ik... |
G1/4 |
0.2 |
04 |
TL0522.10-212066 |
| 1 ¢ 16 |
3.5 |
40 |
AL |
van de soort gebruikt voor de vervaardiging van rubber |
staal |
P |
- |
0.2 |
03 |
TL0522.10-212078 |
| 2.5 ¢ 25 |
4 |
40 |
AL |
van de soort gebruikt voor de vervaardiging van rubber |
staal |
Ik... |
G1/4 |
0.2 |
05 |
TL0522.10-224066 |
| 2.5 ¢ 25 |
4 |
40 |
AL |
van de soort gebruikt voor de vervaardiging van rubber |
staal |
P |
- |
0.2 |
03 |
TL0522.10-224278 |
| 4 ¢ 40 |
4.5 |
40 |
AL |
van de soort gebruikt voor de vervaardiging van rubber |
staal |
Ik... |
G1/4 |
0.2 |
05 |
TL0522.10-228066 |
| 4 ¢ 40 |
4.5 |
40 |
AL |
van de soort gebruikt voor de vervaardiging van rubber |
staal |
P |
- |
0.2 |
03 |
TL0522.10-228078 |
Opmerking: In de praktijk mag zelfs een korte piekdruk deze waarde niet overschrijden.
2 I-interface is de interne draad P-interface is de flens.
01
02
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
