1, Principe en structuur

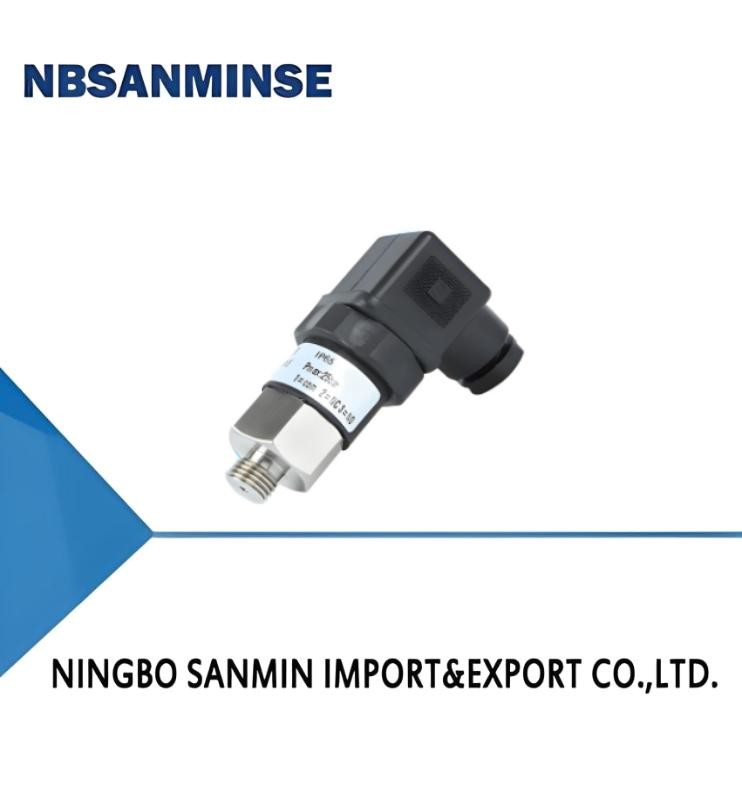

De MS-T50 (exquise) drukschakelaar/drukregelaar heeft een ingebouwde zuiger die verbonden is met een veer. Wanneer de druk verandert, verandert de mate van veeruitzetting en -krimp dienovereenkomstig. Wanneer de druk de ingestelde waarde bereikt, activeert het de vooraf ingestelde mechanische structuur en stuurt het een schakelsignaal uit.
2, Kenmerken
De MS-T50 (exquise) drukschakelaar/regelaar heeft een compacte structuur, maakt gebruik van DN-standaard stekkers, is eenvoudig te bedraden en heeft een breed meetbereik. Hoge overbelastingscapaciteit, hoge herhaalbaarheid, specifieke normaal open of normaal gesloten contacten, vergulde contacten, grote contactcapaciteit. Kan worden gebruikt voor het meten van water- en oliedruk.
3, Technische parameters
| Meetbereik |
Raadpleeg de onderstaande tabel voor details |
| Vertraging |
10-20% ingestelde waarde (25% -35%, 1% -5% optioneel) |
| Fout |
3% ingestelde waarde |
| Uitgang |
Vergulding op normaal open en normaal gesloten contacten
≤DC 42V,1A
≤DC 115V,0.15A
≤AC 42V,3A
≤AC 125V,3A
≤AC 250V,0.5A |
| Medium temperatuur |
-20-85℃ |
| Bescherming en Beveiliging |
IP65 |
| Aansluiting |
Klemmenbedrading |
| Materiaal |
Membraan: NBR
Zuiger: Stalen zuiger met NBR-afdichting
Procesaansluiting: verzinkt staal/roestvrij staal
Behuizing: Technische kunststof |
4, Selectietabel
| Interface materiaal |
Model |
**Toelaatbare druk (bar) |
Instelbereik (bar) |
Fout |
Vaste hysteresis |
Gewicht (kg) |
| Film |
MS-T50-02.5 |
25 |
0.2...2.5 |
3% |
10%. . 20% ingestelde waarde
25%. . 35% ingestelde waarde (optioneel)
1%. . 5% ingestelde waarde (optioneel) |
0.1 |
| Film |
MS-T50-005 |
25 |
0.8...5 |
3% |
10%. . 20% ingestelde waarde
25%. . 35% ingestelde waarde (optioneel)
1%. . 5% ingestelde waarde (optioneel) |
0.1 |
| Film |
MS-T50-012 |
25 |
1...12 |
3% |
10%. . 20% ingestelde waarde
25%. . 35% ingestelde waarde (optioneel)
1%. . 5% ingestelde waarde (optioneel) |
0.1 |
| Film |
MS-T50-050 |
200 |
5...50 |
3% |
10%. . 20% ingestelde waarde
25%. . 35% ingestelde waarde (optioneel)
1%. . 5% ingestelde waarde (optioneel) |
0.1 |
| Zuiger |
MS-T50-100 |
200 |
10...100 |
3% |
10%. . 20% ingestelde waarde
25%. . 35% ingestelde waarde (optioneel)
1%. . 5% ingestelde waarde (optioneel) |
0.1 |
| Zuiger |
MS-T50-200 |
300 |
20...200 |
3% |
10%. . 20% ingestelde waarde
25%. . 35% ingestelde waarde (optioneel)
1%. . 5% ingestelde waarde (optioneel) |
0.1 |
| MS-T50- |
012 |
M |
M12 |
H |
C |
uitleggen |
| MS-T50- |
|
|
|
|
|
|
|
02.5 |
|
|
|
|
|
|
005 |
|
|
|
|
|
|
012 |
|
|
|
|
|
|
050 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
T |
|
|
|
koper |
|
|
L |
|
|
|
staal |
|
|
X |
|
|
|
Roestvrij staal 304L |
|
|
|
G12 |
|
|
Interface schroefdraad G1/2 |
|
|
|
G14 |
|
|
Interface schroefdraad G1/4 |
|
|
|
N14 |
|
|
Interface schroefdraad NPT1/4 |
|
|
|
M14 |
|
|
Interface schroefdraad M14 * 1.5 |
|
|
|
M20 |
|
|
Interface schroefdraad M20 * 1.5 |
|
|
|
|
H |
|
Interface schroefdraad buitenschroefdraad |
|
|
|
|
|
R |
Normaal open+normaal gesloten uitgang |
5, Bedradingsschema
6, Maattekening
7, Installatiepositie
8, Toepasbare media
9, Afstelmethode
**Stap: Gebruik een schroevendraaier om de borgmoer van de beschermkap los te draaien en verwijder de beschermkap en de vrouwelijke stekker (draai de Husman connector niet naar links en rechts bij het verwijderen om te voorkomen dat het interne circuit wordt verbroken).
Stap 2: Pas de grootte van het drukschakelpunt aan met een schroevendraaier zoals aangegeven in de tekening, toenemend met de klok mee en afnemend tegen de klok in.
V: Kunt u gratis monsters aanbieden?
A: Ja, maar het hangt af van de producten, Neem contact met ons op ina@pneuhydr.com of whatsapp 0086 15168536055
V: Wat is uw bedrijfsbereik?
A: Ons bedrijfsbereik isservice van exporteur automatiseringsonderdelen met volle container, en verkoopluchtcilinder, luchtbronbehandeling, solenoïdeklep,luchtventiel,gemotoriseerd ventiel, Messing klep, hydraulische klep, hydraulische cilinder, lucht en olie fitting, drukmeter enz.
V:Welke soorten producten kunt u maken?A: We kunnen veel soorten roestvrij staal maken
,messing, aluminium materiaalverwerking.zoals hogedrukKlep / solenoïdeklep / elektrische klep / waterklep/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.V: Kan het product worden gemaakt met ons logo en merk?
A: Ja, natuurlijk kunnen we dat maken. we zijn al jaren OEM-leverancier en professioneel in het maken. Maar u moet ons de autorisatie geven als dat mogelijk is.
V: Kunt u originele beroemde pneumatische en hydraulische, instrumenten merkgoederen leveren?
A: Ja, we kunnen leveren zoals Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? A: Ja, normaal gesproken is er een kwaliteitsgarantie van één jaar op producten.
V: Is de connector in het Britse of metrische systeem? Wat is het verschil tussen PT, NPT en G schroefdraad?
A:
De G-schroefdraad is cilindrisch en dicht niet zelf af, waardoor extra pakkingen nodig zijn om lekkage te voorkomen. PT en NPT zijn conisch, en de interne en externe schroefdraden worden steeds strakker bij het aandraaien. Afdichting wordt bereikt door de vervorming van de schroefdraden, en afdichtingsmiddel of tape wordt meestal in combinatie gebruikt om het afdichtingseffect te verbeteren G-schroefdraad is een cilindrische rechte pijp die wordt gebruikt voor niet-afgedichte verbindingen; PT-schroefdraad is een conische buis die afhankelijk is van de vervorming en afdichting van de schroefdraad zelf; NPT is ook een conische buis met een tandprofielhoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe drukseenheden omrekenen: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal het doorbranden van solenoïdeklep-spoelen?
A: Onjuiste spanning en Hz, frequente schakeling, pilotkop die vloeistof binnendringt, klepkern en veerprobleem,
omgevingheet, zware trillingen etc. V:
Waar moet op gelet worden bij pneumatische componenten in omgevingen met hoge temperaturen of extreem koude omgevingen? Focus Punt
| Tegenmaatregelen voor omgevingen met hoge temperaturen |
Tegenmaatregelen voor extreem koude omgevingen |
Afdichtingen |
| Fluororubber, PTFE |
Lage-temperatuur nitril, siliconenrubber, polyurethaan |
Smering |
| Synthetisch vet voor hoge temperaturen (lage vluchtigheid) |
Vet voor lage temperaturen (laag stolpunt, lage viscositeit) |
Behandeling van de luchttoevoer |
| Koeling versterken, efficiënte waterverwijdering |
Drogen met ultralage dauwpunt (koeling + adsorptietype), warmtegeleiding |
Metalen componenten |
| Reserveer uitzettingsruimte |
Selecteer materialen met taaiheid bij lage temperaturen, voorkom lekkage door koude krimp |
Regelcomponenten |
| Spoelen van hoge hittebestendige kwaliteit, warmteafvoer, laag energieverbruik |
Installeer isolatieboxen, lokale verwarming, voorkom koude condensatie |
Installatie |
| Houd afstand van warmtebronnen, voeg warmte-isolerende platen toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met thermisch isolerende materialen |
|
