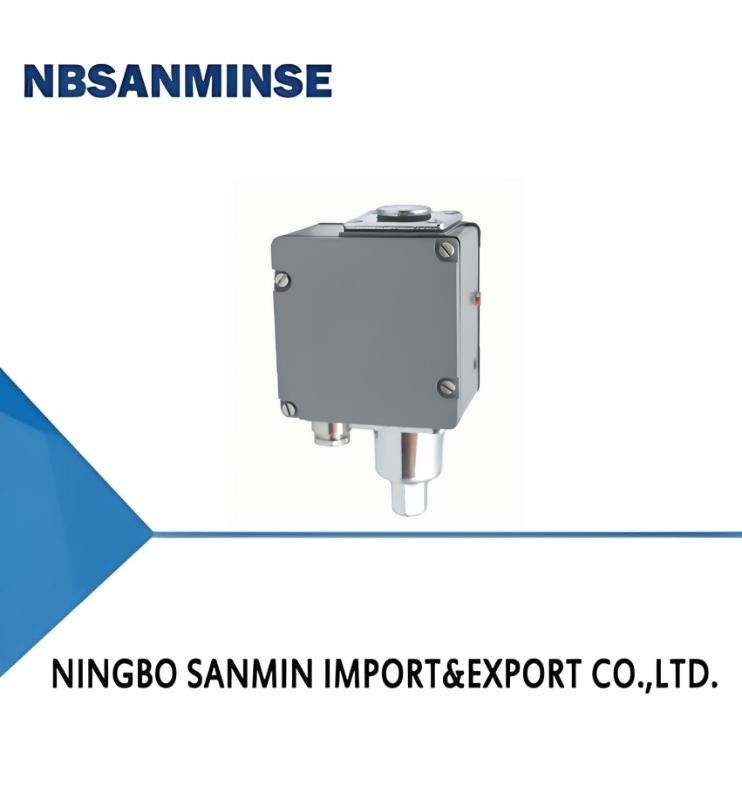

TL5238 Bellows Sensor Drukschakelaar Drukregelaar Verstelbaar

Plaats van herkomst:	China	Merknaam:	NBSANMINSE
Certificering:	CE	Modelnummer:	TL5238

Gedetailleerde informatie
Werkviscositeit:	< 1×10-3m2/s	Omgevingstemp.:	-25°C ∼55°C
Medium temp.:	0～95℃	Repeatability error:	≤1.5%
Markeren:	met een vermogen van niet meer dan 50 W , instelbare drukschakelaar regelaar

Productomschrijving

Overzicht
De TL5238 drukschakelaar/controller maakt gebruik van een balgsensor, die kan worden gebruikt voor neutrale gassen zoals lucht en stoom, evenals vloeibare media zoals water, koelmiddel en olie.
De instelwaarde van de TL5238 drukschakelaar/drukregelaar is instelbaar, met een bereik van 0-2MPa. De behuizing is gemaakt van gegoten aluminium en is waterdicht.

Belangrijkste Technische Prestaties

Werkviscositeit	<1×10^－3m²/s
Beschermingsgraden geboden door de behuizing	IP65
Omgevingstemperatuur	－25℃～55℃
Mediumtemperatuur	0～95℃
Herhalingsfout	≤1.5%
Contactcapaciteit	Vmax=380V AC Imax=6A(Resistief)Pmax=600VA

Specificaties
Schakelverschil is niet instelbaar (enkelpolige wisselmicroswitch)

Instelbereik (MPa)	Schakelverschil niet groter dan (MPa)	**Toelaatbare druk ① (MPa)	Schakelfrequentie/minuut	Druksensormateriaal		Interne schroefdraad van de interface	Schetsafmeting tekeningnummer	Bestelcode catalogus
Instelbereik (MPa)	Schakelverschil niet groter dan (MPa)	**Toelaatbare druk ① (MPa)	Schakelfrequentie/minuut	Behuizing	Golfbuis	Interne schroefdraad van de interface	Schetsafmeting tekeningnummer	Bestelcode catalogus
0～0.1	0.003	1.2	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.10-110066
0～0.2	0.004	1.2	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.10-112066
0.02～0.4	0.008	1.2	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.10-151066
0.02～0.6	0.01	1.2	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.10-152066
0.03～0.8	0.012	1.8	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.10-157066
0.03～1.0	0.015	2.0	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.10-158066
0.05～1.6	0.025	2.5	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.10-167066
0.05～2.0	0.03	3.5	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.10-168066

Schakelverschil instelbaar (enkelpolige wisselmicroswitch)

Instelbereik (MPa)	Schakelverschil niet groter dan (MPa)	**Toelaatbare druk ① (MPa)	Schakelfrequentie/minuut	Druksensormateriaal		Interne schroefdraad van de interface	Schetsafmeting tekeningnummer	Bestelcode catalogus
Instelbereik (MPa)	Schakelverschil niet groter dan (MPa)	**Toelaatbare druk ① (MPa)	Schakelfrequentie/minuut	Behuizing	Golfbuis	Interne schroefdraad van de interface	Schetsafmeting tekeningnummer	Bestelcode catalogus
0～0.1	0.008	1.2	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.00-110066
0～0.2	0.01	1.2	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.00-112066
0.02～0.4	0.025	1.2	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.00-151066
0.02～0.6	0.03	1.2	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.00-152066
0.03～0.8	0.04	1.8	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.00-157066
0.03～1.0	0.05	2.0	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.00-158066
0.05～1.6	0.08	2.5	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.00-167066
0.05～2.0	0.12	3.5	20	hpb59-1 messing	1Cr18 Ni9Ti roestvrij staal	G1/4	01	TL5238.00-168066

Opmerking: In de praktijk mag zelfs een korte piekdruk niet overschrijden
