Overzicht

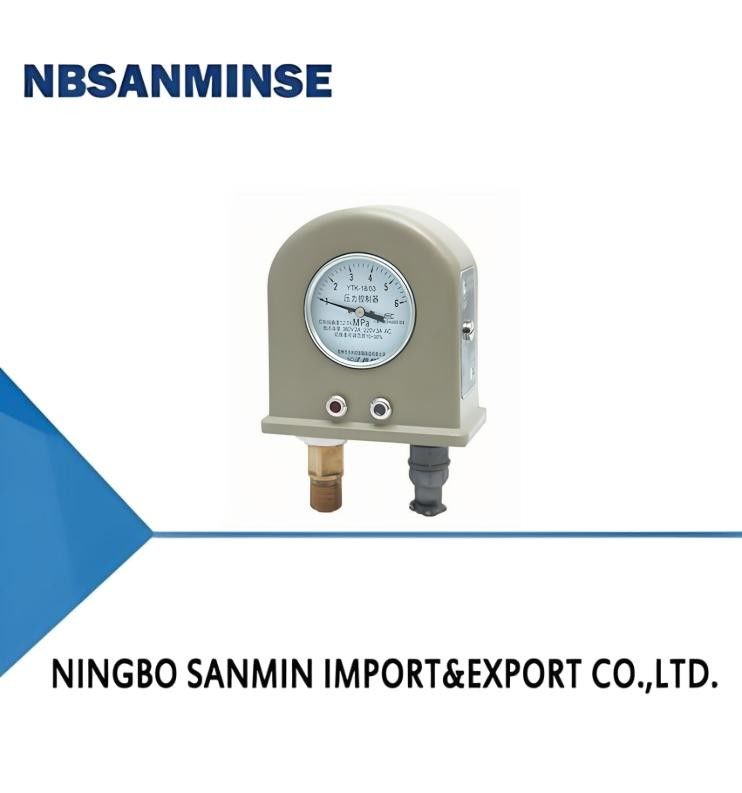

De TL5125 drukschakelaar/drukregelaar is geschikt voor het meten van de druk van niet-explosieve vloeistofmedium en het uitvoeren van positiebeheersing (een of twee posities).
Een drukregelaar met elastische elementen voor het aansturen van micro-schakelaars, met de kenmerken redelijke structuur, nauwkeurige werking, betrouwbaar gebruik,hoge openings- en sluitingsfrequentie, goede trillingsweerstand en grote contactcapaciteit.
Afhankelijk van de verschillende soorten beproefde (gecontroleerde) voorwerpen worden verschillende soorten gemaakt, waaronder drukindicatoren en niet-drukindicatoren (zowel gewone als corrosiebestendig).Er is een apparaat dat het schakelverschil kan aanpassen om de bovenste en onderste schakelwaarden van het gemeten (gecontroleerde) medium aan te passen aan het juiste regeldrukbereik.
Daarnaast zijn er signaalverlichtingslichten waarmee het besturingscircuit lichtsignalen kan uitzenden wanneer het wordt losgekoppeld of aangesloten.
Hoofdtechnische prestaties
| Instelling van waardefout |
±1,5% ((Na kalibratie) |
| Herhalingsfout |
10,5% |
| Vermeldingsfout |
± 4% |
| Besturingsmodus |
Een positiebeheer - normaal gesloten of normaal open |
| Twee plaatsbesturing - normaal gesloten en normaal open |
| Inrichtingsbereik (bovengrens van het drukbereik) |
Geen aanwijzingswaarde:15~100% |
| Er is een indicatiewaarde:20~75% |
| Schakelverschil (bovengrens van het drukbereik) |
Een positie (vast): maximaal 10% |
| Twee posities (instelbaar):10~30% |
| Contactcapaciteit |
AC 380V 2A of DC 220V 3A |
| Signaalaandrijving |
AC 380Vor220V |
| Dielectrische sterkte |
50 Hz sinus AC 2000V gedurende één minuut |
| Gebruiksomgeving |
-25°C tot 70°C, relatieve luchtvochtigheid niet hoger dan 90% |
| Invloed van de temperatuur |
Maximaal 0,8%/10 °C (met een temperatuurdeviatie van 20 ± 5 °C) |
| Gewicht |
Een kilo. |
Type en drukbereik
| Type |
met een breedte van niet meer dan 50 mm |
Bestelcodecatalogus |
Bestelcode Catalogus (met aanduiding) |
| 0 ¢ 0.6 |
M20*1.5 |
TL5125.00-117051 |
TL5125.06-117051 |
| 0 ¢ 1 |
M20*1.5 |
TL5125.00-119051 |
TL5125.06-119051 |
| 0 ¢ 1.6 |
M20*1.5 |
TL5125.00-121051 |
TL5125.06-121051 |
| 0 ¢ 2.5 |
M20*1.5 |
TL5125.00-123051 |
TL5125.06-123051 |
| 0 ¢ 4 |
M20*1.5 |
TL5125.00-125051 |
TL5125.06-125051 |
| 0 ¢ 6 |
M20*1.5 |
TL5125.00-126051 |
TL5125.06-126051 |
| 0 ¢ 10 |
M20*1.5 |
TL5125.00-127051 |
TL5125.06-127051 |
| 0 ¢ 16 |
M20*1.5 |
TL5125.00-128051 |
TL5125.06-128051 |
| 0 ¢ 25 |
M20*1.5 |
TL5125.00-129051 |
TL5125.06-129051 |
| 0 ¢ 40 |
M20*1.5 |
TL5125.00-130051 |
TL5125.06-130051 |
| 0 ¢ 60 |
M20*1.5 |
TL5125.00-131051 |
TL5125.06-131051 |
K: Kunt u gratis monsters aanbieden?
A: Ja, Maar het hangt af van de producten, Neem contact met ons op. Ina@pneuhydr.com of whatsapp 0086 15168536055
Wat is uw bedrijfsgebied?
A: Ons bedrijfsgebied is:de verkoop van automatiseringsonderdelen voor exporteurs met een volledige container,luchtcilinder, luchtbronbehandeling, magnetoventil,luchtklep,motorventiel,Messingklep, hydraulische klep, hydraulische cilinder, lucht en olieaanpassingen, drukmeterenzovoort.
V:WWat voor producten kun je maken?
A: We kunnen veel soorten roestvrij staal maken, Messing, aluminiummateriaalverwerking.Zoals hoog.druk Valve / magnetoventil / elektrisch ventiel /waterventiel/pneumatische klep/luchtcilinder/hydraulische klep/hydraulische accumulatorproducten enzovoort.
K: Kan het product gemaakt worden met ons logo en merk?
A: Ja, natuurlijk kunnen we maken. We zijn OEM leverancier voor jaren en professioneel om te maken. Maar je moet ons de toestemming geven als het mogelijk is.
K: Kun je originele bekende pneumatische en hydraulische instrumenten leveren?
A: Ja, wij kunnen leveren zoals Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
V: Is er een garantie beschikbaar?
A: Ja, normaal gesproken producten is een jaar kwaliteitsgarantie.
V: Is de connector in het Britse of in het metrieke systeem?
A: De G-draad is cilindrisch en verzegelt zich niet, waardoor extra pakkingen nodig zijn om lekkage te voorkomen.en de interne en externe draden worden steeds strakker als ze worden gespannenDe afdichting wordt bereikt door de vervorming van de draden en wordt doorgaans samen met afdichtingsmiddel of tape gebruikt om het afdichtend effect te vergroten.
G-draad is een cilindrische rechte buis die wordt gebruikt voor niet-verzegelde verbindingen; PT-draad is een kegelvormige buis die afhankelijk is van de vervorming en verzegeling van de draad zelf;NPT is ook een kegelvormige buis met een tandprofiel hoek van 60 graden, voornamelijk gebruikt in Noord-Amerika
V: Hoe wordt de druk-eenheid omgezet in: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
V: Wat veroorzaakt meestal de uitputting van magnetoventielspellen?
A:Onjuiste spanning en hz, frequente schakeling, pilootkop die vloeistof binnendringt, klepkern en veerproblemen,milieu warm, zware trillingen, enz.
V: Wat moet worden opgemerkt voor pneumatische onderdelen in hoge temperaturen of extreem koude omgevingen?
| Focuspunt |
Tegenmaatregelen tegen hoge temperaturen |
Tegenmaatregelen tegen extreem koude omstandigheden |
| Gezegels |
Fluorrubber, PTFE |
Niettemperatuurnitril, siliconenrubber, polyurethaan |
| Glijmiddel |
Synthetisch vet met hoge temperatuur (lage vluchtigheid) |
laagtemperatuurvet (laag gietpunt, lage viscositeit) |
| Beheer van de luchttoevoer |
Versterking van de koeling, efficiënte waterverwijdering |
Ultralage dauwpuntdrogen (koeling + adsorptietype), warmte-tracering |
| Metalen onderdelen |
Toegang tot reserve-uitbreiding |
Selecteer materialen met lage temperatuursterkte, voorkom lekken door koud krimpen |
| Beheerscomponenten |
Hoog warmtebestendige spoelen, warmteafvoer, laag stroomverbruik |
Installeer isolatie dozen, lokale verwarming, voorkom koude condensatie |
| Installatie |
Houd het weg van warmtebronnen, voeg thermische isolatieplaten toe |
Vermijd blootstelling aan wind en sneeuw, wikkel met warmte-isolatie materialen |
