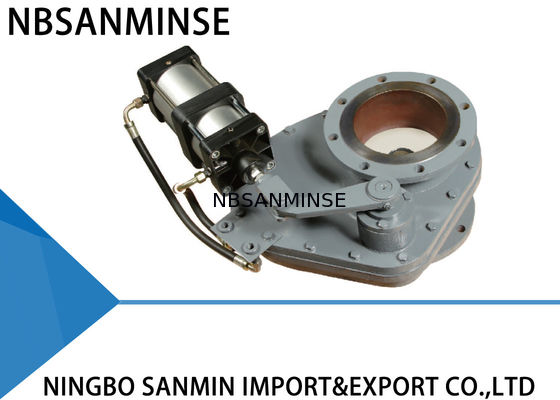

SMDF - Pneumatische Slijtagebestendige KlepDraaischijfklep (Inlaatklep / Balansklep)
Productinformatie
De draaischijfklep maakt gebruik van een wrijvingspaarstructuur van keramiek of hard metaal, wat hem slijtvaster en beter afdichtend maakt. Hij heeft slechts een kleine startkracht nodig dankzij de unieke structuur. Bovendien hopen zich door dezelfde reden nauwelijks asresten op in het klephuis. Al deze kenmerken maken de draaischijfklep duurzaam.
Werkingsprincipe
De actuator beweegt de stang en de hefboom een kwartslag, wat de schijf aandrijft. Het gehele afdichtingsoppervlak van de schijf staat constant in contact met de zitting of pad door de kracht van spiraalveren. Deze veren laten de schijf verticaal bewegen. Dit compenseert voor thermische uitzetting en krimp van de kleponderdelen en overwint ook het effect van eventuele tegendruk waarvoor hij is ontworpen en tussen de afdichtingsoppervlakken. Verschillen in de tangentiële wrijvingskrachten tussen de schijf en de zitting zorgen ervoor dat de schijf op zijn zitting roteert tijdens het cyclen van de klep, waardoor procesmateriaal dat zich kan ophopen wordt afgeschoren en weggeveegd. Al deze kenmerken maken de draaischijfklep duurzaam. Hij zal betrouwbare ondersteuning bieden voor uw systeem.
Toepassingen
De draaischijfklep kan worden gebruikt in as-transportsystemen in thermische centrales. Hij kan ook worden toegepast in mijnen, cementfabrieken, kalkfabrieken, metallurgische fabrieken, chemische fabrieken en andere gebieden waar bijtende of schurende as moet worden getransporteerd.
Technische Parameters
Maximale bedrijfsdruk: 1,0 MPA
Maximale testdruk: 1,5 MPA
Bedrijfstemperatuur: ≤ 200°C
Lektestdruk: 1,1 MPA
Installatie
1. Lees vóór installatie deze handleiding zorgvuldig door en controleer de staat van de pneumatische actuator.
2. Zorg ervoor dat de flensafmetingen, de maximale bedrijfsdruk en de nominale binnendiameter aan de vereisten voldoen.
3. Stel de bouten en moeren niet af. Zorg ervoor dat het midden van de twee leidingen en het klepmidden coaxiaal zijn. Het flensoppervlak moet glad zijn en horizontaal blijven zonder relatief grote helling, om ervoor te zorgen dat de klep goed kan worden vastgezet en functioneert. Bovendien moeten de bouten symmetrisch worden vastgezet.
4. Pomp na installatie lucht in de twee luchtinlaten van de pneumatische actuator en zorg ervoor dat de klepplaat correct werkt.
5. Indien de schakelaar is geïnstalleerd, zorg er dan voor dat de parameters ervan overeenkomen met de externe voeding en dat deze correct kan werken in volledig open of volledig gesloten stand.
Probleemoplossingsmethode
| Problemen |
Oorzaak |
Probleemoplossingsmethode |
| Lekkage |
Vreemd voorwerp |
Verwijder vreemd voorwerp |
| Afdichtring is ongeldig |
Vervang afdichtring |
| Slijtage klepkern |
Vervang klepkern |
| Klep kan niet openen of sluiten |
Draaibare onderdelen worden flexibel of ongeldig |
Stel de betreffende onderdelen af of vervang ze |
| Onvoldoende druk of lekkage |
Controleer en repareer de toevoerluchtleiding |
| Pneumatische componenten verouderen of worden ongeldig |
Vervang de betreffende pneumatische componenten |
Installatieafmetingen en omtrek
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Hoofdcomponenten en materialen
| NR. |
Onderdeel |
Materiaal |
NR. |
Onderdeel |
Materiaal |
| 1 |
Bovenste klephuis |
Nodulair gietijzer |
5 |
Onderste klephuis |
Nodulair gietijzer |
| 2 |
Afdichtring |
Keramiek of legering |
6 |
Draaias |
45# Staal |
| 3 |
Klepplaat |
Keramiek of legering |
7 |
Draaibare arm |
Nodulair gietijzer |
| 4 |
Zwaaiarm |
Nodulair gietijzer |
8 |
Pneumatische actuator |
Aluminium |
