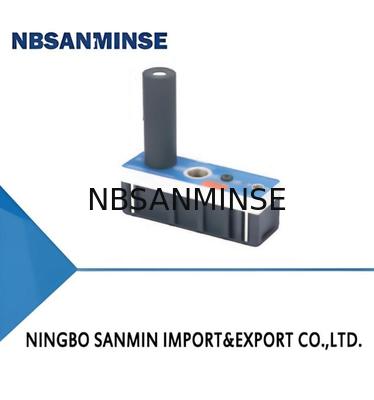

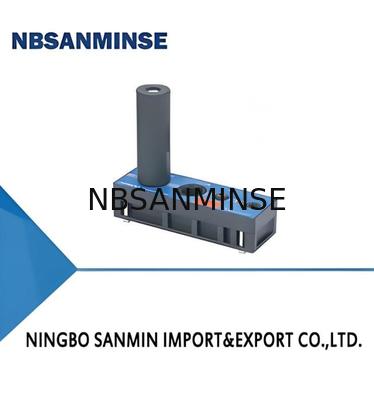

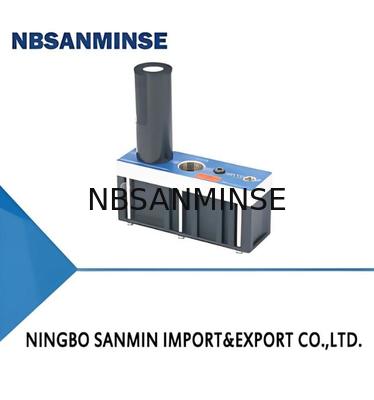

AM/AL/AH Series Multistage Vacuum Generator

Contact nu

AM/AL/AH Serie Meertraps Vacuümgenerator

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Model Number:	AM25L

Gedetailleerde informatie
Rated air supplypressure bar:	6.0	Max. vacuumlevel -kPa:	81
Max. vacuumflow NL/min:	360	Air consumption NL/min:	105
Noise level dB(A):	81

Productomschrijving

Kenmerken

◇ Energiezuinige meerdere fasen van de spuitstuk

◇ Het heeft een zeer sterk zuigvermogen

◇ Verschillende specificaties voor de luchttoevoerpoort en de vacuümpoort

◇ Energiebesparend systeem (ES) is optioneel

Voordelen

◇ Snelle evacuatie in lage vacuümniveau,vermindering van kosten en verkorting van de

werkcyclus

◇ Het kan een grote vacuümstroom produceren, snel met alle poreuze werkstukken omgaan

en veilig

◇ Er kunnen verschillende specificaties van de draad worden gebruikt

◇ Bespaar druklucht bij het hanteren van luchtdichte werkstukken

Toepassingen

◇ De meerfasige vacuümgenerator is geschikt voor het hanteren van kartonnen,

verpakkingsmaterialen en poreuze materialen

◇ Gebruikt bij werkomstandigheden die een grote vacuümstroom en een snelle evacuatie vereisen

en minder luchtverbruik

Structuur

◇(1) Hoofdstuk

◇ (2) Vacuümdetectiepoort

◇ (3) Stilsteller

◇ (4) A- Verschaffing

◇ (5) Montagebeugel

◇ (6) ESEnergiebesparingssysteem

AM 25L - AD. -N-A - ES
① ② ③ ④ ⑤ ⑥
1Reeks		2Specificatie		3Aansluitplaat		45ealing	5Niet-terugkeerventiel			6Bestuursinrichting
AM-universaltype		25L 50L 75L		D		N-NBR	Nul-Standaard, zonder non-return-klep			Nul-Standaard, zonder
(-92 kPa)		100L 125L 150L		B.		E-EPDM	A- Met niet-terugkeer			Contoldevice
AL-Large wacuum flowtype		255075		AD		F-Fuoine wrijven	ver			B-Systeem voor energiebesparing
(-81 kPa)		100125150		E						alleen voor AM-25L/50L
AH-Hoog vacuümniveau type 40120				(Verwijz naar tabel 1)						AL-25/50
(-100,8 kPa)										AH-40
Verbindingsplaat tafel1
Verbinding plaat	Lucht aanbod haven ((		") Vacuüm haven ((		) Afvoer haven ((		Verbinding plaat materiaal	Toepasselijk vacuüm genen rattenvogel
D	NPSF1/8		G3/4		G3/4		PPS	AM25-100,AL25-100,AH40-120
B.	NPSF1/8		NPT3/4		NPT3/4		PPS
AD	G1/4		G3/4		G3/4		Aluminiumlegering
E	NPT1/4		NPT3/4		NPT3/4		Aluminiumlegering
D	G1/4		G1		G1		PPS	AM125-150,AL125-150
B.	NPT1/4		NPT1"		NPT1"		PPS
AD	G1/4		G1		G1		Aluminiumlegering
E	NPT1/4		NPT1*		NPT1*		Aluminiumlegering
Selectie -AM-serie
Model/ Specificatie	25L		50 liter		75 liter		100 liter		125 liter		150 liter
AM□-D-N	AM25L-D-N		AM50L-D-N		AM75L-D-N		AM100L-D-N		AM125L-D-N		AM150L-D-N
AM□-D-N-A	AM25L-DNA		AM50L-D-N-A		AM75L-D-N-A		AM100L-DNA		AM125L-D-N-A		AM150L-D-N-A
AM□-D-N-A-ES	AM25L-D-N-A-ES		AM50L-D-N-A-ES
AM□-B-N	AM25L-BN		AM50L-BN		AM75L-B-N		AM100L-B-N		AM125B-N		AM150B-N
AM□-B-N-A	AM25L-B-N-A		AM50L-B-N-A		AM75L-B-N-A		AM100L-B-N-A		AM125L-B-N-A		AM150L-B-N-A
AM□-AD-N	AM25L-AD-N		AM50L-AD-N		AM75L-AD-N		AM100L-AD-N		AM125L-AD-N		AM150L-AD-N
AM□-AD-N-A	AM25L-AD-N-A		AM50L-AD-N-A		AM75L-AD-N-A		AM100L-AD-N-A		AM125L-AD-N-A		AM150L-AD-N-A
AM□-AD-N-A-E5	AM25L-AD-N-A-ES		AM50L-AD-N-A-ES
AM□-E-N	AM25L-E-N		AM50L-E-N		AM75L-E-N		AM100L-E-N		AM125L-E-N		AM150L-E-N
AM□-E-N-A	AM25L-E-N-A		AM50L-E-N-A		AM75L-E-N-A		AM100L-E-N-A		AM125L-E-N-A		AM150L-E-N-A

Selection-AL-serie

Model/
Specificatie

100

125

150

AL□-D-N

AL25-D-N

AL50-D-N

AL75-D-N

AL100-D-N

AL125-D-N

AL150-D-N

AL□-D-N-A

AL25-DNA

AL50-D-N-A

AL75-D-N-A

AL100-D-N-A

AL125-D-N-A

AL150-D-N-A

AL□-D-N-A-ES

Al25-D-N-A-ES

AL50-D-N-A-ES

AL□-B-N

AL25-B-N

AL50-B-N

AL75-B-N

AL100-B-N

AL125-B-N

AL150-B-N

AL□-BNA-A

AL25-B-N-A

AL50-B-N-A

AL75-B-N-A

AL100-BN-A

AL125-B-N-A

AL150-B-N-A

AL□-AD-N

AL25-AD-N

Al50-AD-N

Al-75-AD-N

Al100-AD-N

AL125-AD-N

AL150-AD-N

AL□-AD-N-A

AL25-AD-N-A

AL50-AD-N-A

AL75-AD-N-A

AL100-AD-N-A

AL125-AD-N-A

AL150-AD-N-A

AL□-AD-N-A-ES

AL25-AD-N-A-ES

AL50-AD-N-A-ES

AL□-E-N

AL25-E-N

AL50-E-N

Al-75-E-N

AL100-E-N

AL125-E-N

Al 150-E-N

AL□-E-N-A

AL25-EN-A

AL50-E-N-A

AL75-E-N-A

Al100-E-N-A

AL125-E-N-A

Al-150-E-N-A

Selectie -AH-serie

Model/
Specificatie

120

AHO-D-N

AH40-D-N

AH120-D-N

AHO-D-N-A

AH40-D-N-A

AH120-D-N-A

A-D-N-A-S-E

AH40-D-N-A-ES

AH□-B-N

AH40-B-N

AH120-B-N

A-H-B-N-A

AH40-B-N-A

AH120-B-N-A

AH□-AD-N

AH40-AD-N

AH120-AD-N

AH□-AD-N-A

AH40-AD-N-A

AH120-AD-N-A

AH□-AD-N-A-ES

AH40-AD-N-A-ES

AH□-E-N

AH40-E-N

AH120-E-N

AHO-E-N-A

AH40-E-N-A

AH120-E-N-A

Technische parameters

Model

Geclassificeerd lucht
aanbod druk
bar

Max, ik ben er klaar voor.
vacuümniveau
- KRa.

Maximaal
vacuüm stroom
NL/min

Lucht
verbruik
NL/min

Geluid
niveau
dB ((A)

Werken
Temperatuur
°C

Gewicht
9

Aanbeveling
(Slangen Buiten Ik heb je nodig.
Luchtvoorziening haven

verbouwd slang - Dat is het.
(Geladen) slang innerdia.)
Vacuüm haven

AL25

6.0

360

105

-10~80

675

φ8

φ19

AL50

6.0

640

215

-10~80

675

φ10

φ19

AL75

6.0

850

320

-10~80

837

φ10

φ25

AL100

6.0

990

390

-10~80

837

φ10

φ25

AL125

6.0

1,170

480

-10~80

1,075

φ12

φ32

AL150

6.0

1,230

620

-10~80

1,075

φ12

φ32

AH40

6.0

99.8

150

155

-10~80

675

φ10

φ19

AH120

6.0

100.8

530

440

-10~80

837

φ12

φ19

Technische parameters
Model	Ratedair aanvoerdruk bar		Max, ik ben er klaar voor. vacuüm niveau - kPa		Max, ik ben er klaar voor. vacuüm stroom NL/min		Lucht verbruik NL/min		Geluid niveau dB ((A)	Werken temperatuur °C		Gewicht g		Aanbeveling (Hoe Een andere dag. Luchtvoorzieningshaven			- Ik heb het gedaan. (Mredhoseinner) (Dag.) Vacuumport
AM25L	3.4		92		360		116		80	-10~80		675		φ8			φ19
AM50L	3.4		92		600		230		81	-10~80		675		φ8			φ19
AM75L	3.4		92		760		365		81	-10~80		837		φ10			φ25
AM100L	3.4		92		850		445		81	-10~80		837		φ10			φ25
AM125L	3.4		92		1,150		545		82	-10~80		1,075		φ12			φ32
AM150L	3.4		92		1,200		655		82	-10~80		1,075		φ12			φ32
AM25L	6.0		89		420		185		80	-10~80		675		φ8			φ19
AM50L	6.0		89		700		370		81	-10~80		675		φ8			φ19
AM75L	6.0		89		950		610		81	-10~80		837		φ10			φ25
AM100L	6.0		89		1,010		720		81	-10~80		837		φ10			φ25
AM125L	6.0		89		1,400		780		82	-10~80		1,075		φ12			φ32
AM150L	6.0		89		1,500		810		82	-10~80		1,075		φ12			φ32
Vacuümstroom ((NL/min) bij verschillende vacuümniveaus ((-kPa)
Model	Lucht aanbod druk bar	Lucht verbruik NL/min		0		10	20	30	40	50	60		70		80	90	Max, ik ben er klaar voor. vacuüm niveau - kPa
AM25L	3.4	116		360		180	115	80	43	30	22.5		15.5		7.5	21.2	92
AM50L	3.4	230		600		320	250	135	75	60	46		30		13	1.5	92
AM75L	3.4	365		760		445	340	175	110	85	70		43		20	1.8	92
AM100L	3.4	445		850		550	430	280	145	115	85		60		28	2.2	92
AM125L	3.4	545		1,150		760	530	350	180	148	115		78		34.5	3.5	92
AM150L	3.4	655		1,200		830	550	360	215	170	130		90		36	5	92
AM25L	6.0	185		420		240	125	100	82	65	38		12.5		3.5	-	89
AM50L	6.0	370		700		510	290	195	160	115	70		22		8	-	89
AM75L	6.0	610		950		710	380	285	230	170	100		32		11		89
AM100L	6.0	720		1,010		800	460	385	310	215	125		42		15.5	-	89
AM125L	6.0	780		1,400		1,120	560	490	355	260	150		50		25	-	89
AM150L	6.0	810		1,500		1,110	630	560	385	315	210		65		26	-	89

EVacuumtijd (s/L) om verschillende vacuümniveaus te bereiken (kPa)
Model	Luchtvoorziening druk bar	Lucht verbruik NL/min	10	20	30	40	50	60	70	80	90	Max, ik ben er klaar voor. vacuüm niveau - kPa
AM25L	3.4	116	0.022	0.060	0.110	0.210	0.400	0.650	0.950	1.600	4.000	92
AM50L	3.4	230	0.014	0.031	0.060	0.100	0.200	0.340	0.500	0.800	2.500	92
AM75L	3.4	365	0.012	0.029	0.058	0.095	0.180	0.310	0.460	0.890	1.500	92
AM100L	3.4	445	0.010	0.025	0.043	0.075	0.110	0.190	0.270	0.450	1.200	92
AM125L	3.4	545	0.006	0.015	0.029	0.052	0.085	0.145	0.202	0.330	1.00	92
AM150L	3.4	655	0.005	0.013	0.027	0.045	0.070	0.105	0.230	0.460	0.900	92
AM25L	6.0	185	0.018	0.050	0.080	0.018	0.250	0.400	0.620	1.550		89
AM50L	6.0	370	0.010	0.022	0.048	0.080	0.110	0.200	0.350	0.780		89
AM75L	6.0	610	0.009	0.019	0.045	0.075	0.130	0.180	0.310	0.700		89
AM100L	6.0	720	0.007	0.018	0.038	0.055	0.080	0.120	0.190	0.470		89
AM125L	6.0	780	0.005	0.013	0.026	0.045	0.062	0.115	0.194	0.560		89
AM150L	6.0	810	0.003	0.009	0.014	0.03	0.060	0.095	0.200	0.800	-	89

Vacuümstroom ((NL/min) bij verschillende vacuümniveaus ((-kPa)
Model	Luchtvoorziening druk bar	Lucht verbruik NL/min	0	10	20	30	40	50	60	70	Max, ik ben er klaar voor. vacuümniveau - kPa
AL25	6.0	105	360	196	135	85	45	36	27	17	81
AL50	6.0	215	640	320	205	145	95	65	45	25	81
AL75	6.0	320	850	430	320	190	130	105	65	40	81
AL100	6.0	390	990	580	460	300	185	130	95	52	81
AL125	6.0	480	1,170	720	541	350	200	150	125	65	81
AL150	6.0	620	1,230	760	560	410	210	160	148	85	81

Evakuatietijd ((s/L) om verschillende vacuümniveaus te bereiken ((-kPa)
Model	Lucht aanbod druk bar	Lucht verbruik NL/min	10	20	30	40	50	60	70	Max, ik ben er klaar voor. vacuüm niveau - kPa
AL25	6.0	105	0.030	0.060	0.100	0.200	0.390	0.580	0.870	81
AL50	6.0	215	0.018	0.039	0.066	0.120	0.200	0.310	0.510	81
AL75	6.0	320	0.010	0.020	0.040	0.080	0.120	0.200	0.310	81
AL100	6.0	390	0.008	0.017	0.032	0.050	0.090	0.130	0.220	81
AL125	6.0	480	0.006	0.016	0.026	0.045	0.078	0.110	0.180	81
AL150	6.0	620	0.005	0.014	0.024	0.040	0.071	0.100	0.160	81

Vacuümstroom ((NL/min) bij verschillende vacuümniveaus ((-kPa)
Model	Lucht aanbod druk bar	Lucht verbruik NL/min	0	10	20	30		40		50	60		70	80	90	99	Max, ik ben er klaar voor. vacuüm niveau - kPa
AH40	6.0	155	150	145	105	52.5		27.5		20.5	15.0		8.5	5.5	3.0	0.2	99.8
AH120	6.0	440	530	420	265	141.0		85.0		65.0	45.0		33.0	21.5	6.0	0.5	100.8
Evakuatietijd ((s/L) om verschillende vacuümniveaus te bereiken ((-kPa)
Model	Lucht aanbod druk bar	Lucht verbruik NL/min	10	20	30		40		50	60		70		80	90	99	Max, ik ben er klaar voor. vacuüm niveau - kPa
AH40	6.0	155440	0.04	0.08	0.18		0.32 0.14		0.64	1.30		1.80		2.60	3.90	9.8	99.8
AH120	6.0		0.02	0.04	0.08				0.25	0.38		0.66		1.08	3.60	8.5	100.8
