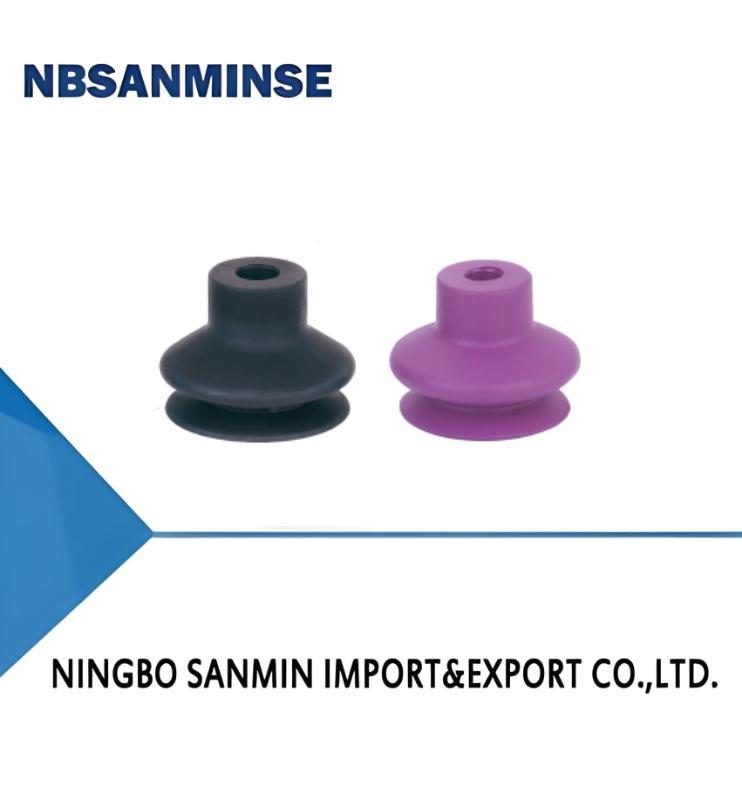

SBA Serie 1.5 Balgzuignap

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Merknaam:	NBSANMINSE
Model Number:	SBA6

Gedetailleerde informatie
Pull-out force N:	1.4	Inner volume cm³:	0.1
Min. curved radius of workpiece mm:	2	Recommended hose dia. mm:	4
MPQ pcs:	10

Productomschrijving

Kenmerken

◇ 1.5 Balg

◇ Optioneel speciaal materiaal met hoge temperatuurbestendigheid

◇ Verschillende maten als optie

Voordelen

◇ Gemakkelijk aan te passen aan een ongelijk oppervlak van het werkstuk, heeft een buffereffect

◇ Kan werkstukken met hoge temperaturen aan

◇ Fitting kan herhaaldelijk worden gebruikt, waardoor de kosten voor de klant aanzienlijk worden verlaagd

◇ Geschikt voor werkstukken met verschillende maten en vormen

Toepassingen

◇ Hanteren van werkstukken met een ongelijk oppervlak, zoals karton,

karton, gebogen werkstukken, buizen, enz.

◇ Hanteren van kunststof spuitgietonderdelen met hoge temperatuur, metalen platen,

glas, enz.

◇ Hanteren van gladde houten platen, gladde stalen platen enzovoort

Structuur

◇ 1.5 Balg, grote compressieslag

◇ Zuignap en fitting zijn gesplitste structuurontwerp, slijtdelen

kunnen afzonderlijk worden vervangen

◇ Markeer vrije plug is optioneel, voor het grijpen zonder enige markering

SBA 33 N-G2M -PK
① ③ ④ ⑤
①Serie	②Diameter		③Materiaal & Hardheid		④Aansluitdraad		⑤Speciale specificatie
SBA	6 -φ6mm	27-φ27mm	N -NBR	55	Nil -Alleen zuignap		Nil-Standaard type
	11-φ11mm	33-中33mm	Ws-Wit siliconen	50	M5M-M5×0.8 mannelijke draad		PK-Met markeervrije plug
	14-φ14mm	43-中43mm	HD-Hoge temp/Markeervrij	60	G1M-G1/8 mannelijke draad
	16-φ16mm	53-中53mm	NR-Natuurlijk rubber	40	G2M-G1/4 mannelijke draad
	20-中20mm	63-中63mm			M5F-M5×0.8 vrouwelijke draad
	22-中22mm	78-中78mm			G1F-G1/8 vrouwelijke draad
	25-中25mm				G2F-G1/4 vrouwelijke draad
Selectie
Model		Aansluiting draad M-Mannelijk draad				F-Vrouwelijk draad
SBA6□		SBA6□-M5M				SBA6□-M5F
SBA11□		5BA11□-M5M SBA11□-G1M				5BA11□-M5F 5BA11□-G1F
SBA14□		SBA14□-M5M SBA14□-G1M				SBA14□-M5F SBA14□-G1F
SBA¹6 □		SBA16□-M5M SBA16□-G1M				5BA16□-M5F 5BA16□-G1F
SBA20□		SBA20□-M5M SBA20□-G1M				SBA20□-M5F SBA20□-G1F
SBA22□		5BA22□-M5M SBA22□-G1M				5BA22□-M5F 5BA22□-G1F
SBA25□		SBA25□-M5M SBA25□-G1M				SBA25□-M5F SBA25□-G1F
SBA27□		5BA27□-G2M				5BA27□-G2F
SBA33□		SBA33□-G2M				SBA33□-G2F
SBA43□		5BA43□-G2M				SBA43□-G2F
SBA53□		5BA53□-G2M				SBA53□-G2F
SBA63□		5BA63□-G2M				SBA63□-G2F
SBA78□		SBA78□-G2M				SBA78□-G2F

Selectie - Met markeervrije plug
Model		M-Mannelijk draad			F-Vrouwelijk draad
SBA11□-PK SBA14□-PK		SBA11□-M5M-PK SBA11□-G1M-PK			SBA11□-M5F-PK SBA11□-G1F-PK
		5BA14□-M5M-PK SBA14□-G1M-PK			5BA14□-M5F-PK 5BA14□-G1F-PK
SBA16□-PK		5BA16□-M5M-PK SBA16□-G1M-PK			5BA16□-M5F-PK SBA16□-G1F-PK
SBA20□-PK		SBA20□-M5M-PK SBA20□-G1M-PK			SBA20□-M5F-PK 5BA20□-G1F-PK
SBA22□-PK		SBA22□-M5M-PK SBA22□-G1M-PK			SBA22□-M5F-PK SBA22□-G1F-PK
SBA25□-PK		5BA25□-M5M-PK SBA25□-G1M-PK			5BA25□-M5F-PK 5BA25□-G1F-PK
SBA27□-PK		SBA27□-G2M-PK			5BA27□-G2F-PK
SBA33□-PK		5BA33□-G2M-PK			5BA33□-G2F-PK
SBA43□-PK SBA53□-PK		SBA43□-G2M-PK			5BA43□-G2F-PK
		5BA53□-G2M-PK			5BA53□-G2F-PK
Technische parameters
Model	Uittrek kracht N		Inhoud cm³	Min. gebogen radius van werkstuk mm	Gewicht 9	Aanbevolen slang dia. mm	MPQ stuks
SBA6	1.4		0.1	2	0.2	4	10
SBA11	3.8		0.2	10	1.0	6	10
SBA14	5.0		0.4	13	1.1	6	10
SBA16	6.7		0.8	20	1.4	6	10
SBA20	10.7		1.2	30	1.5	6	5
SBA22	15.2		1.4	25	2.2	6	5
SBA25	17.3		3.2	20	3.1	6	5
SBA27	24.0		3.4	23	4.7	6	5
SBA33 SBA43	39.6		4.8	40	7.2	6	5
	64.5		11.4	60	11.9	6	5
SBA53 SBA63 SBA78	95.0		26.0	75	20.2	8	1
	135.0		44.0	75	25.5	8	1
	218.0		76.0	70	52.6	8	1

◇ Opmerking: Testvacuümniveau -60kPa, werkstuk met glad en schoon oppervlak. De gegevens van de uittrekkracht zoals hierboven zijn berekend zonder rekening te houden met de veiligheidsfactor.

De gegevens kunnen verschillen afhankelijk van verschillende werkoppervlakken. Beveel aan dat de lengte van de vacuümslang zo kort mogelijk is, max. 2m SBA Serie 1.5 Balgzuignap 2
